Nykyaikaisia radioamatöörilaitteita

Radioamatööriasema IC-7300 (HF + 50 MHz + 70 MHz)

Valmistaja: Icom Inc.
Kaupallinen tuotenimi: Icom IC-7300 HF/50 MHz Tranceiver (EUR version)
Valmistusvuosi: 2016 – 202x
Teksti, kuvat ja radioasemalaatikon rakenteluohje: Timo Järvi, OH3LMG

Radion esittely

Icom IC-7300 radioasema on vuonna 2015 julkaistu ohjelmistoradio-pohjainen (engl. Software-Defined Radio, lyh. SDR) radiojärjestelmä, jonka ominaisuuksista suurin osa on perinteistä poiketen määritelty ohjelmallisesti ja toteuttaen erilaiset toiminnot ohjelmistolla sekä huomioiden radion toteutuksen asettamat teknologiset rajoitteet. Tämä siirrettävä, kiinteästi ajoneuvoon asennettava, sisätiloissa koti- tai kerhoasemalla käytettävä monikanavainen lähetin-vastaanotin (tranceiver) kattaa radioamatöörien käyttöön varattujen 1.8 – 30 MHz (HF-alue) lisäksi myös ala-VHF-alueen 50 MHz ja 70 MHz radioamatööritaajuudet. IC-7300 soveltuu puhe- ja sähkötysyhteyksien lisäksi erityisesti työskentelyyn digitaalilähetteillä ja siksi radiosta on tullut suosittu radioamatöörien keskuudessa.

Kuva 1. Icom IC-7300 oli ensimmäinen massatuotettu valtavirran SDR-pohjainen amatööriradio.

Icom IC-7300 radioaseman tärkeimmät teknilliset ominaisuudet ovat:

  • Taajuusalueet lähetyksellä kattaen 1.8 – 30 MHz (HF), 50 MHz ja 70 MHz radioamatöörialueet (radion käyttö- ja hallussapito vaatii radioamatööriluvan) sekä vastaanotolla 0.030 – 74.800 MHz
  • Radion lähetin on rajoitettu toimimaan oletuksena vain radioamatööritaajuuksilla, mutta se voidaan avata toimimaan koko taajuusalueella
  • Kanavaväli 1 Hz, lisäksi jatkuvasääteinen VFO sekä 101 muistipaikkaa aseteltaville taajuuksille (99 tavallista ja 2 skannausrajojen muistipaikkaa)
  • Lähetelajit SSB (alempi LSB ja ylempi USB sivunauha), CW (sähkötys), RTTY (radiokaukokirjoitus), AM (kantoaalto ja yksi sivunauha) ja FM (taajuusmodulaatio), radion vastaanotin ja lähetin toimivat edellä mainituilla lähetelajeilla
  • Lähetysteho portaattomalla tehonsäädöllä SSB-, CW-, FM- ja RTTY-lähetelajeja käytettäessä 2 – 100 W sekä AM-lähetteellä 1 – 25 W
  • Perinteisten käyttöpainikkeiden ja säätimien lisäksi radiossa on monipuolinen 4.3″ TFT-pohjainen kosketusnäyttö laitteen hallintaa ja käyttöä varten sekä tietojen, kuten reaaliaikaisen taajuusaluekohtaisen vesiputousnäytön ja pylväsnäyttöjen käyttöä varten
  • Sisäänrakennettu antenniviritin (ATU) erilaisten ulkoisten antennien sovittamista ja virittämistä varten
  • Erillisen ohjauskaapelin avulla radio voidaan liittää ja se on yhteensopiva Icomin ulkoisten antennivirittimien AH-4 ja AH-740 kanssa sekä muiden valmistajien AH-4 yhteensopivien antennivirittimien kanssa
  • Erillisen USB-kaapelin avulla radio voidaan liittää tietokoneeseen äänen sisään- ja ulostuloa sekä laitteen CI-V-väyläohjausta varten, joka mahdollistaa radion etäkäytön paikallisesti tietokoneelta ja lisävarustein toimivan Internet-yhteyden avulla
  • Sisäänrakennettu avainnusosa tukee perinteisiä yksivartisia suoria sähkötysavaimia eli ”pumppuavaimia” sekä automaattisia sähkötysavaimia, joissa pisteiden ja viivojen muodostus tapahtuu erillään käyttäen yhtä tai kahta vaakatasossa liikuteltavaa vipua
  • Sisäänrakennetun RTTY-dekooderin avulla vastaanotettujen FSK-signaalien purkaminen ja esittäminen radion TFT-näytöllä (ilman erillistä tietokonetta ja siihen liitettyä äänikorttia)
  • Virtalähteenä ulkoinen 13.8 VDC +-15% tasajännitelähde (radio ei sisällä akkua tai omaa 230 VAC verkkovirtalähdettä)
  • Virrankulutus käyttövalmiina tyypillisesti 0.9 A, vastaanotolla täydellä äänenvoimakkuudella 1.25 A ja täydellä lähetyksellä 21 A (100 W)
  • Käyttölämpötila-alue -10 °C – +60 °C, käyttö ulkotiloissa kosteudelta ja suoralta sateelta suojattuna
  • Radioasema soveltuu kotimaan työskentelyn lisäksi ulkomaisiin kaukoyhteyksiin (DX) viritettyjä dipoli- tai suunta-antenneja käyttäen, huomioiden vuorokauden- ja vuodenajasta sekä radiokeleistä riippuvat vaihtelut radion kantama voi olla jopa tuhansia kilometrejä
  • Paino 4,2 kg

Radioaseman etupaneeli

Icom IC-7300 radioaseman etupaneelin liitännät, painikkeet ja säätimet on esitetty kuvassa 2.

Kuva 2. IC-7300 radioaseman etupaneelin liitännät, painikkeet ja säätimet.

Radioaseman takapaneeli

Icom IC-7300 radioaseman takapaneelin liitännät on esitetty kuvassa 3.

Kuva 3. IC-7300 radioaseman takapaneeli ja liitännät.

Varustellun IC-7300 radioaseman rakentaminen

Seuraavassa ohjeessa kuvataan IC-7300 radioaseman asennus kantokahvoilla varustettuun laatikkoon, joka helpottaa aseman varastointia, kuljetusta ja käyttöä. Lopullinen asennus sisältää lähetin-vastaanottimen peruskäytön kannalta vain tärkeimmät osat, joita voidaan täydentää kussakin tilanteessa tarvittavilla lisävarusteilla esimerkiksi kuvan 4 mukaiseen jaotteluun perustuen. Samalla radioasemalaatikon koko ja paino voidaan pitää liikuteltavuus huomioiden siedettävänä, koska toteutus ei sisällä mitään ”turhaa tai ylimääräistä”. Tämän ohjeen myötä saatuja ideoita voidaan soveltaa myös muun tyyppisille ja eri valmistajien radioille sekä huomioiden tulevan käyttötarkoituksen asettamat vaatimukset.

Kuva 4. Esimerkki liikuteltavan radioamatööriaseman jakamisesta toiminnallisiin osiin ja varustelun pääosat.

Radioaseman ulkoiseksi virtalähteeksi voidaan valita 230 VAC / 13.8 VDC verkkovirtalähde. Jos työskentely tapahtuu ulkona tai yleensä valtakunnan 230 VAC sähköverkon ulottumattomissa, käyttöön voidaan valita erilliseen kuljetuslaatikkoon sijoitettu perinteinen 12 VDC auton tai vapaa-ajanakku (lyijyakku). Ulkoiseksi virtalähteeksi käy myös pieneen salkkuun sijoitettu ja uudempaan LiFePo4-akkuteknologiaan perustuva suurikapasiteettinen 12 VDC litiumakku, joka on perinteistä lyijyakkua huomattavasti kevyempi vaihtoehto.

Suorituskykyinen HF-radioamatööriasema tarvitsee toimiakseen viritetyn lanka-antennin tai tehokkaamman yleensä kiinteään mastoon asennetun suunta-antennin. Radioaseman varustukseen voidaan liittää maastossa tai mökkiolosuhteissa tapahtuvaa työskentelyä varten erilliseen kuljetussalkkuun pakattu antennivarustus. Salkkuun voidaan pakata useita yhden taajuusalueen lankadipoli-antenneja tai vaihtoehtoisesti yksi ja esimerkiksi kuvan 5 kaltainen monen taajuusalueen lanka-antenni, jonka käyttöön vaaditaan aina joko manuaalinen tai automaattisesti toimiva antenninvirityslaite. Lisäksi lanka-antennien asennuksessa tarvitaan salkkuun pakattuna heittopaino, ripustusnarut ja niille narukelat, radioon liitettävä antenni(syöttö)kaapeli sekä yleisimpiä liitinadaptereita eri antenniliittimillä varustettuihin radioihin kytkemistä varten.

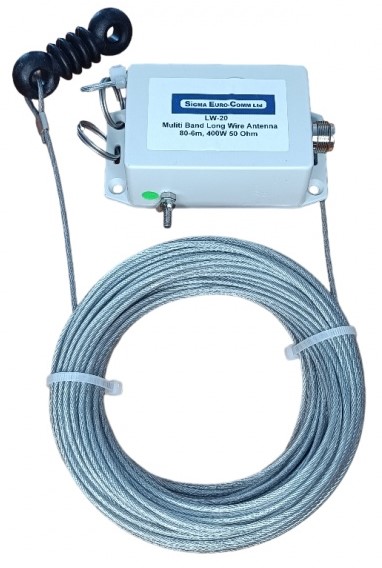

Kuva 5. Helposti käyttöön asennettava monen taajuusalueen Sigma LW-20 lanka-antenni 80 – 6 metrin radioamatööritaajuuksille (400 W).

Radioaseman tietokonepohjaista paikallis- tai etäkäyttöä varten varustukseen voidaan lisätä kantolaukussa mukana kulkeva kannettava PC-tietokone sekä mukana kulkeva mobiili-reititin Internet-yhteyttä varten. Tietokoneen käyttöjärjestelmä ja käytettävät ohjelmat oletuksena jo valmiiksi esiasennettuna, konfiguroituna ja testattuna, jotta käyttötilanteessa viime hetken ohjelmien asennukset ja asetuksiin tehtävät määrittelyt (ja siten virheiden riski) voidaan minimoida.

Radioasemaan kuljetuslaatikon hankinta

IC-7300 radioaseman varustaminen alkoi käyttöön sopivan kuljetuslaatikon hankinnalla. Perinteinen vanerilevystä valmistettu 19″ räkkilaatikko irrotettavine etu- ja takakansineen olisi ollut kuljetuskestävyytensä kannalta hyvä vaihtoehto, mutta haittapuolena laatikko lisää huomattavasti aseman painoa. Pienen selvitystyön jälkeen käyttöön valikoitui kuvassa 6 esitetty hieman kevyempi Gator Cases Pro -sarjan muotoiltu 19″ räkkistandardin mukainen 3U korkea telinekotelo, joka sisälsi molemmista päistä perhoslukoilla avattavat kannet sekä molempiin päihin asennetun räkkitelineen kiinnityksineen. Kuljetuksen kannalta laatikko suojaa asemakokonaisuutta riittävästi, sillä laitteistoa on muutenkin käsiteltävä kuljetuksen aikana varovaisesti. Käyttöön valittu Gatorin räkkilaatikko on pinottava, joten sitä voidaan hyödyntää myös modulaarisesti rakennettavan etäaseman toteutuksessa, jos käytössä on vähän asennustilaa.

Kuva 6. Gator G-PRO-3U-13 kuljetuslaatikko 19″ räkkiasenteisille laitteille.

Laitteiden kiinnitys kuljetuslaatikkoon

Tarvittavien laitteiden kiinnitys kuljetuslaatikkoon onnistuu varsin helposti käyttäen apuna kahta kuvan 7 kaltaista 1U korkuisia räkkihyllyä. Telineistä ensimmäinen asennetaan normaalilla tavalla kiinnityskehikon alimpaan laitepaikkaan, jolloin se toimii luontevasti radioiden kiinnitysalustana. Telineistä toinen asennetaan ylösalaisin kiinnityskehikon ylimpään laitepaikkaan, jolloin se toimii tarvittaessa muiden lisälaitteiden kiinnityspisteenä.

Kuva 7. Esimerkissä käytetyissä 1U räkkihyllyissä oli valmiina laitteiden kiinnitystä helpottava uritus.

Radioasemalaatikon varustelu

Radioasemalaatikon varusteluun sisältyy kuvien 8 ja 9 mukaisesti lähetin-vastaanotin sekä tilavaraus ulkoiselle antennivirittimelle. Radioon kuuluu myös kuvan 10 mukaisesti radion virransyöttökaapeli koteloidulla EMC-suotimella ja ulkoinen kaiutin. Ulkoinen antenniviritin voidaan jättää pois lopullisesta asennuksesta, jos halutaan käyttää radion omaa sisäistä antenniviritintä. Pois jätettävän virittimen tilalle voidaan asentaa tarvittaessa muita laitteita. Mikäli asennuksessa käytetään IC-7300 radiota, asennukseen sisällytettävällä hakkurivirtalähteelle ei jää laitteiden ilman kierto huomioiden riittävästi tilaa. Jos radio olisi kapeampi, silloin mahdolliselle virtalähteelle jäisi riittävästi tilaa.

Kuva 8. Radiolaatikon alempaan 19″ räkkihyllyyn asennettu radiolaite ja erillinen antenniviritin.

Kuva 9. Radiolaatikon alemman 19″ räkkihyllyn asennukset takaa päin katsottuna.

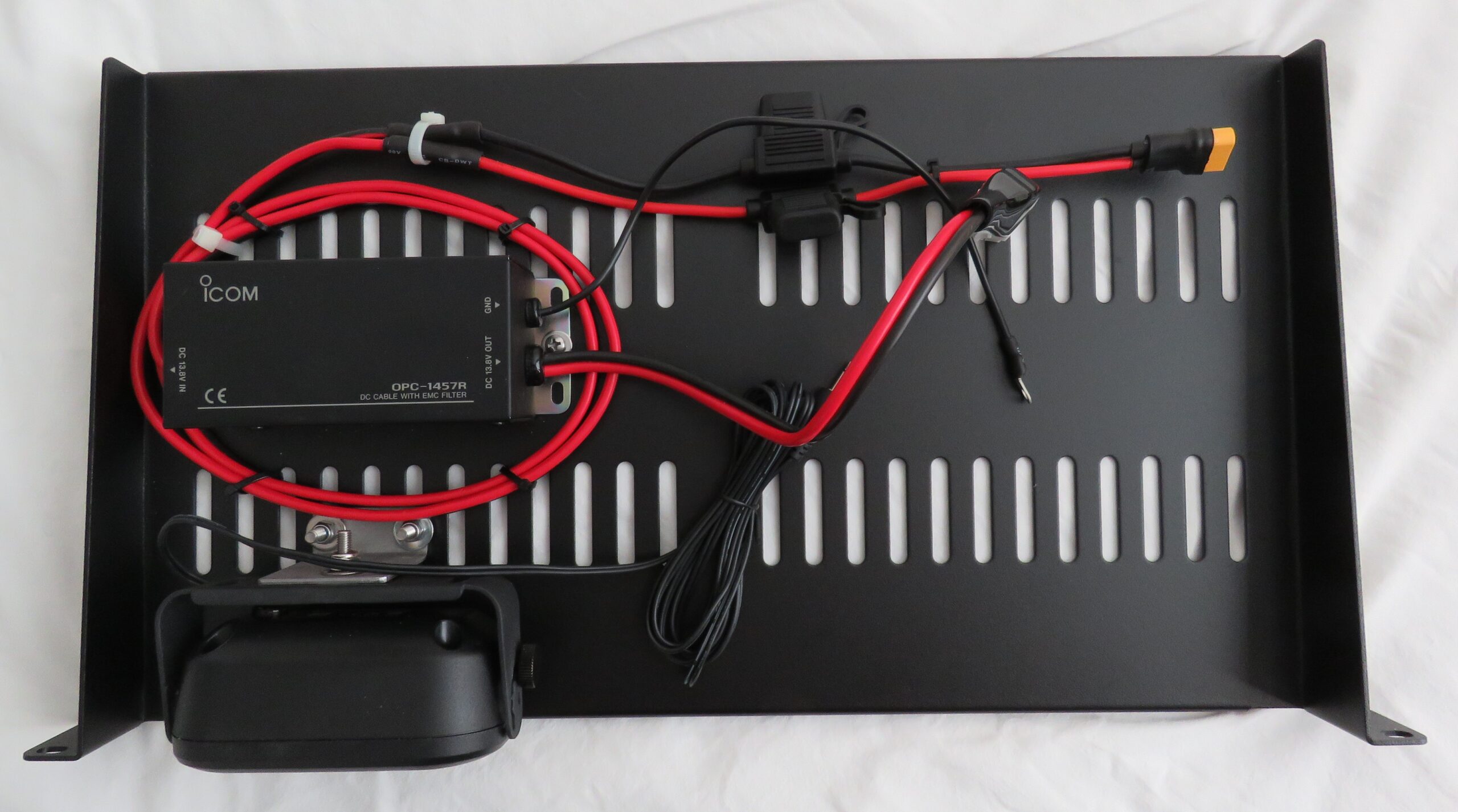

Kuva 10. Räkkiasennuksen ylempään telinehyllyyn kiinnitetty syöttökaapelin EMC-suodatin ja ulkoinen kaiutin.

Valmis radioasemalaatikko

Radioasemalaatikon lopullinen toteutus esitellään kuvissa 11 ja 12. Aseman käytön kannalta kaikki oleellinen on esillä kuljetuslaatikon etuosassa, josta löytyy vielä pieni kolo aseman mikrofonille. Laitteen takaosaan jää pieni tila mukaan sisällytettävälle sähkötysavaimelle ja muille pientarvikkeille. Aseman kaikki varsinaiset liitännät on sijoitettu kuljetuslaatikon takaosaan.

Kuva 11. Valmis IC-7300 radioasema kuljetuslaatikkoon sijoitettuna.

Kuva 12. Valmiin IC-7300 radioaseman takaosa sisältäen liitännät sähkötysavaimille ja valmiin USB-kaapelin tietokoneelle.

Radioasemalaatikon liitäntäpaneeli

Radioasemalaatikon takaosan 19″ laiteräkkiin on asennettu 1U korkuinen peitelevy ja siihen aseman käytön kannalta tärkeimmät liitännät, jotka vasemmalta päin lueteltuna ovat kuvan 13 mukaisesti seuraavat:

  • XT60 -sarjan virtaliitin aseman virransyöttöä varten (vaihtoehto 1)
  • Perinteiset naparuuvit eli banaaniliittimet aseman virransyöttöä varten (vaihtoehto 2)
  • PowetPole -sarjan virtaliitin aseman virransyöttöä varten (vaihtoehto 3)
  • Antenniliitin (N-naaras) ulkoiselle antennille
  • Aseman maadoitusliitäntä (siipimutteri-pikakiinnityksellä)

Aseman virransyöttö voidaan valita kolmesta eri vaihtoehdosta ja kytkemällä kyseisen vaihtoehdon lyhyt häntäkaapeli varsinaiseen radiolle menevään virtajohtoon. Lisäksi takapaneeliin on tehty vedonpoisto radioon kytkettävälle USB-kaapelille, koska varsinaisessa liittimessä ei ole kunnollista vedonpoistoa.

Kuva 13. Radioasemalaatikon takapuolen 19″ laiteräkin yläosaan asennettu 1U korkuinen liitäntäpaneeli.

Radioasemalaatikon sähkötysavainten sovitinosa

Kuvan 14 mukaisesti radioasemalaatikon takaosan 19″ laiteräkkiin alaosaan on kiinnitetty erillinen sovitinosa, joka mahdollistaa erilaisilla plugi-liittimillä varustettujen tai ilman liittimiä olevien sähkötysavainten liittämisen radioon. Sähkötysavainten kytkentäohjeet löytyvät sovittimen yhteydestä.

Kuva 14. Sähkötysavainten liittämisen helpottamista varten tehty erillinen sovitinosa.

Radioasemalaatikon osaluettelo

Tässä artikkelissa mainitut radioasemalaatikon osat ja tarvikkeet on lueteltu ohessa listauksessa. Suluissa on suora viittaus ja linkki mahdolliseen ostopaikkaan. Vastaavan laitteiston rakentelussa voidaan käyttää soveltuvin osin muiden kauppojen myymiä tai jo saatavilla olevaa korvaavaa materiaalia.

  • Kuljetuslaatikko \ G-PRO-3U-13, Gator Cases Pro -sarjan muotoiltu 19″ räkkistandardin mukainen 3U korkea telinekotelo matalalla 13″ syvyydellä, 1 kpl (Amazon)
  • Räkkihylly \ CABSHELFV1U, StarTech.com 19″ räkkistandardin mukainen 1U korkea palvelintelinehylly matalalla 10″ syvyydellä laitteille ja kaapeleille, telineessä on valmiiksi 2-osainen uritus helpottaen laitteiden mekaanista kiinnitystä, hyllyn painoraja 23 kg, 2 kpl (Amazon)
  • Peitelevy, räkkitelineen \ B09FJCNJ4T, 19″ räkkistandardin mukainen laitetelineeseen asennettava 1U korkea peitelevy (radioaseman tärkeimpien liitäntöjen kiinnitykseen), 1 kpl (Amazon)
  • Radiolaite, siirrettävä, HF-50-70 \ ICOM IC-7300 lähetin-vastaanotin (radio) tai jokin muu vastaava radiolaite, toimitukseen sisältyy mikrofoni ja radion virtakaapeli, 1 kpl (Icom)
  • Asennusteline, radiolaitteen \ ICOM MB-118 radion kiinnike Icomin IC-7200, IC-718, IC-78, IC-R75, IC-7300 ja IC-9700 -sarjan radiolaitteille (erikseen hankittava lisävaruste, joka ei sisälly normaalisti radion toimitukseen), 1 kpl (Koneita.com)
  • Kaiutin, ulkoinen \ ICOM SP-35 ulkoinen lisäkaiutin Icomin IC-7300, IC-7100 ja IC-718 -sarjan radiolaitteille, 5 W nimellisteho, 7 W suurin lähtöteho, impedanssi 4 Ω, kaapelin pituus 2 m ja voidaan liittää laitteisiin, joissa on 3.5 mm kaiutinliitäntä, 1 kpl (Amazon)
  • Sähkötysavain, suora \ B0C4P5YVF5, PUTIKEEG CW Key, perinteinen alumiiniseoksesta rakennettuun runkoon tehty tukeva ja silti pienikokoinen suora ”pumppu”-mallinen sähkötysavain 3.5 mm liitännällä, liitäntäjohto sisältyy toimitukseen, 1 kpl (Amazon)
  • Viritin, antennin, ulkoinen \ LDG Z-100 Plus, automaattinen ulkoinen antenninvirityslaite 1.8 – 54 MHz taajuusalueelle, nopea viritys, laaja viritysalue 6 – 800 Ω / 1.8-30 MHz (16 – 150 Ω / 50 MHz), tehonkesto 125 W, 1 kpl (Koneita.com)
  • Kaapeli, suurtaajuus- \ Radiolaitteen ja ulkoisen LDG Z-100 Plus antenninvirityslaitteen välinen RG 223 antennikaapeli, impedanssi 50 Ω, 1 kpl (itse valmistettava)
  • Kaapeli, suurtaajuus- \ Ulkoisen LDG Z-100 Plus antenninvirityslaitteen ja räkkiasennuksen takapaneelin välinen RG 223 antennikaapeli, impedanssi 50 Ω, 1 kpl (itse valmistettava)
  • Liitin, suurtaajuus- \ Liitin, UHF uros, puristettava, kulmamalli, impedanssi 50 Ω, puristeholkin vaihdolla RG-223 kaapelille, tarvitaan radion ja antennivirityslaitteen välisen antennikaapelin molempiin päihin sekä antennivirittimen päässä räkkiasennuksen takapaneeliin menevälle johdotukselle, 3 kpl (Paratronic)
  • Liitin, suurtaajuus- \ Liitin, N naaras, suora, puristettava, impedanssi 50 Ω, laippakiinnityksellä tai ruuvattava malli, puristeholkin vaihdolla RG-223 kaapelille, ulkoiselta antennivirittimeltä räkkiasennuksen takapaneeliin tulevan syöttökaapelin paneeliin asennettava liitin, 1 kpl (Paratronic)
  • Liitin, virta- \ NAP PKI10A PUN (tai NAP PKNI10B PUN), liitin, naparuuvi, Hirschmann, punainen, 4 mm, paneeliin asennettava, kesto 60 V DC 35 A tai 60 VDC 63A, 1 kpl (Partco)
  • Liitin, virta- \ NAP PKI10A MUS (tai NAP PKNI10B MUS), liitin, naparuuvi, Hirschmann, musta, 4 mm, paneeliin asennettava, kesto 60 V DC 35 A tai 60 VDC 63A, 1 kpl (Partco)
  • Kaapeli, ohjaus- \ LDG IC-PAC (lyhyt) tai LDG IC-PAC6 (pitkä) ohjauskaapeli LDG Z-100 Plus antennivirittimen liittämiseksi Icomin radiolaitteiden 4-napaiseen AH-4 yhteensopivaan ohjausliitäntään, 1 kpl
  • Kaapeli, virta- \ CERRXIAN 12AWG XT60, lyhyt häntäkaapeli XT60 -sarjan uros-naarasliittimillä, 1 kpl (Amazon)
  • Kaapeli, virta- \ PowerPole -runkoliittimellä ja XT60 -sarjan naarasliittimellä varustettu häntäkaapeli, 1 kpl
  • Sovitin, sähkötysavaimen \ Itse rakennettu ja räkkiasennuksen takapaneeliin kiinnitettävä sovitin sähkötysavaimen liittämiseksi 3.5 mm tai 6.3 mm plugi-liittimellä tai suoraan johdoilla painettaviin naparuuveihin, 1 kpl (itse valmistettava)
  • Maadoitusruuvi \ Maadoitusliitin siipimutterikiinnityksellä, 1 kpl

Kuva 15. Icom SP-35 kaiutin.

Kuva 16. LDG Z-100 Plus antenniviritin (optio).

Kuva 17. Radioasemalaatikon sisäisessä antennikaapeloinnissa käytettyjä ja asennustilaa säästäviä kulmamallin UHF-antenniliittimiä.

Kuva 18. Pienikokoinen ja silti tukeva PUTIKEEG -sähkötysavain.

Kiitokset

Pitkän linjan radioamatööri Hannu Tervolan OH5ZX (silent key) muistoksi ja kiittäen perikuntaa käyttöön saadusta IC-7300 radiosta.
