Perinneradiotapahtumien kalustoa

Armeijakuntaradio LV 450

Valmistaja: Sunair Electronics Inc.
Tyyppimerkintä: GSB-900 (LV 450), GSB-900 DX (LV 450 DX) tai GSB-900 SC/R
Rinnakkaisia malleja: AN/URC-92 (Yhdysvallat)
Kaupallinen tuotenimi: GSB-900 Transceiver HF/SSB Synthesized
Valmistusvuosi: 1970-luvun alkupuoli (tehtaan esittely 1972)

Mikä on perinneradio?

Käsite perinneradio syntyi 2000-luvun alussa radioamatöörien kiinnostuksesta kunnostaa ja työskennellä toisen maailmansodan aikaisella radiokalustolla. Kaluston rajallisen määrän vuoksi käsite laajennettiin koskemaan yli 40-vuotta vanhoja sotilasradioita. Nykyisin toiminta kattaa kaksi kertaa vuodessa järjestettävät valtakunnalliset tapahtumat, jossa radioamatööriasemat ottavat yhteyksiä toisiinsa sähkötyksellä (CW) tai puheella (AM/SSB). Tietoja menneistä ja tulevista tapahtumista saa perinneradiotapahtuman virallisilta sivuilta, joita ylläpitää Kouvolan Putkiradiomuseosäätiö. Lisäksi Kangasalan radiokerho, OH3ABN ylläpitämästä perinnepankista voi ladata perinneradioiden huolto- ja käyttöohjeita sekä huoltovarikko palvelee perinneradioiden kunnostajia. Perinneradiotapahtuman lyhyessä esittelyssä kuvataan tapahtuma-ajat ja työskentelyohjeet sekä esitellään Lylyn Viestivarikon radiokerhon tapahtumassa käyttämää jäsenten omaa tai lainaksi saatua radiokalustoa.

Radion esittely

LV 450 on Suomen Puolustusvoimien 1970-luvun puolivälissä käyttöön ottama ja 2000-luvun puoliväliin asti käyttämä analoginen, siirrettävä tai kiinteästi ajoneuvoon asennettava monikanavainen HF-alueen kenttäradio. Kantamansa puolesta se luokitellaan armeijakuntaradioksi, joka soveltuu puhe-, sähkötys- ja sanomalaitekäyttöön. Sunair julkaisi GSB-900:n vuonna 1972 ja GSB-900 DX:n vuonna 1976. LV 450 otettiin käyttöön Suomessa 70-luvun puolivälissä ja LV 450 DX muutama vuosi myöhemmin.

Kuva 1. Kahden taajuuden asettelulla varustettu LV 450 DX (Sunair GSB-900 DX) radioamatöörikäytössä.

Suomessa oli käytössä kolme eri versiota. Kaksi perusmalleista oli varustettu joko manuaalisella tai automaattisella antennivirittimellä. Sunair GSB-900 on alkuperäinen, yhden taajuuden asettelulla varustettu perusmalli. Uudemmassa, kahden taajuuden asettelulla varustetussa mallissa GSB-900 DX lähetys- ja vastaanotto voivat tapahtua simplex-liikenteenä eri taajuuksilla. Lisäksi käytössä on ollut kiinteä 19″ laiteräkkiin asennettu ja 1 kW tehovahvistimella varustettu GSB-900 SC/R (Secure Channel/Remote). Radion kaukokäyttö on ollut mahdollista puhelinlinjan avulla. Itse radion voi lukita avaimella, jolloin taajuuksien lukeminen ja muuttaminen eivät onnistu. Tässä mallissa taajuuksia on voitu ohjelmoida kanavapaikkoihin, joka on mahdollistanut aseman etäkäytön erillisellä esiohjelmoidun kanavan valintaan käytetyllä kaukokäyttölaitteella.

GSB-900 oli aiemmin ilmailuviestintään keskittyneen Sunairin ensimmäinen maa- ja merikäyttöön levinneitä radioita. Radion kotelo on roiskevesitiivis ja mitoitettu 19″ räkkiasennukseen. Valmistajan ilmoittama käyttölämpötila-alue on -30..+50°C. Yhdysvalloissa radio oli erityisesti merijalkaväen ja rannikkovartioston käytössä. DX-mallin käyttäjiä oli muun muassa Yhdysvaltain valtiojohdon tietoliikenteestä huolehtiva White House Communications Agency. Radion valmistus päättyi 80-luvun lopulla. Puolustusvoimissa käytöstä poisto aloitettiin 2000-luvunpuolivälissä.

LV 450 on täysin transistoroitu, ja sen tärkeimmät teknilliset ominaisuudet ovat:

Taajuusalue 1.6 – 30 MHz, DX-mallissa lähetys- ja vastaanotto voivat tapahtua eri taajuuksilla
Kanavaväli 100 Hz, lisäksi VFO
Lähetelajit A1A/CW (sähkötys), H3E/AM (kantoaalto ja yksi sivunauha), J3E/SSB (alempi LSB ja ylempi USB sivunauha), F1A (FSK-taajuusavainnus sanomalaitekäyttöön) sekä F3E (?)
Vastaanotin ja lähetin toimivat puheella (AM/SSB) sekä sähkötyksellä (CW)
Lähetysteho SSB- ja CW-lähetelajeja käytettäessä 100 W (nimellinen), AM-lähetteellä 25-30 W (nimellinen) – ei tehonsäätöä
Virtalähdevaihtoehdot
- Ulkoinen 115/230 VAC 50-60 Hz +-15% verkkojännitesyöttö
- Ulkoinen 13/26 VDC +-10% tasajännitelähde
Radio on tarkoitettu maksimissaan 2500 km yhteysetäisyydelle, radioamatöörien viritettyjä dipoli- tai suunta-antenneja käyttäen (huomioiden vuorokauden- ja vuodenajasta sekä radiokeleistä riippuvat vaihtelut) kantama voi olla jopa tuhansia kilometrejä
Paino 22,7 kg ilman varusteita

Radion käyttökuntoon laitto

Automaattisella antennivirittimellä varustettu LV 450 radioasema asetetaan käyttökuntoon seuraavasti:

Tarkasta, että antenni on kytketty.
Yhdistä mikrofoni ja sähkötysavain radioon.
Aseta VOLUME- ja XMIT GAIN-säätimet ääriasentoon vastapäivään.
Käännä RF GAIN-säädin täysin myötäpäivään.
Tarkasta, että MODE-kytkin on asennossa OFF.
Käännä tarvittaessa SPEAKER-kytkin asentoon ON.
Yhdistä radio virtalähteeseen.
Aseta haluttu taajuus, VFO:n pitää olla sisään painettuna.
Käynnistä radio. Punaisen FAULT-valon tulee syttyä.
Käännä MODE-kytkin asentoon A.
Paina puhekytkintä ja totea lähtevä teho mittarikytkimen ollessa asennossa FWD. Kullanruskean valon tulee syttyä ja mittarin tulee asennossa FWD näyttää tehon lähtevän.
Käännä virtakytkin REF-asentoon. Virittymisen aikana saa heijastuneen tehon näyttö olla noin 10% täysnäyttämästä ja sen on pudottava lähes nollaan. Tällöin tulee vihreän valon syttyä. Mikäli antenni ei virity noin 40 sekunnissa, syttyy punainen valo. Viritä uudelleen. Mikäli edelleenkään ei saada antennia viritettyä, on vika todennäköisesti antennissa (katkoo, huono maatto, tms.)
Radiolaite on toimintakunnossa.

Radion eri versioita

Suomessa LV 450 -radioasemista on ollut yleisesti käytössä taajuuden asettelultaan yksi- ja kaksikanavaiset versiot. Lisäksi käytössä on ollut myös harvinaisempi räkkiasenteinen secure-versio, jonka on varustettu 1 kilowatin tehovahvistimella.

Kuva 2. Räkkiasenteinen, 1 kW tehovahvistimella ja teholähteellä varustettu LV 450 radioasema (kuvassa keskellä näkyvä Icom R71-liikennevastaanotin ei kuulu varustukseen).

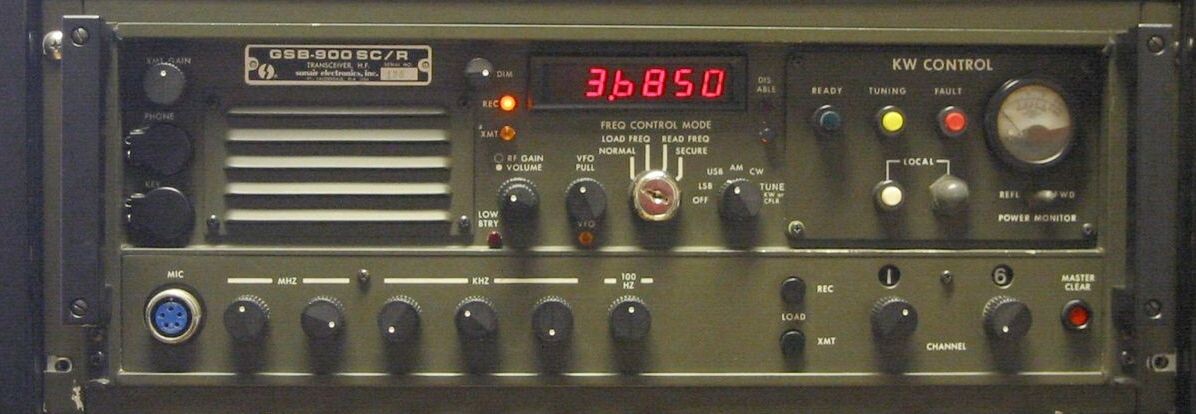

Kuva 3. Räkkiasenteisen, 1 kW tehovahvistimella varustetun LV 450 radioaseman lähetin-vastaanotin Sunair GSB-900 SC/R.

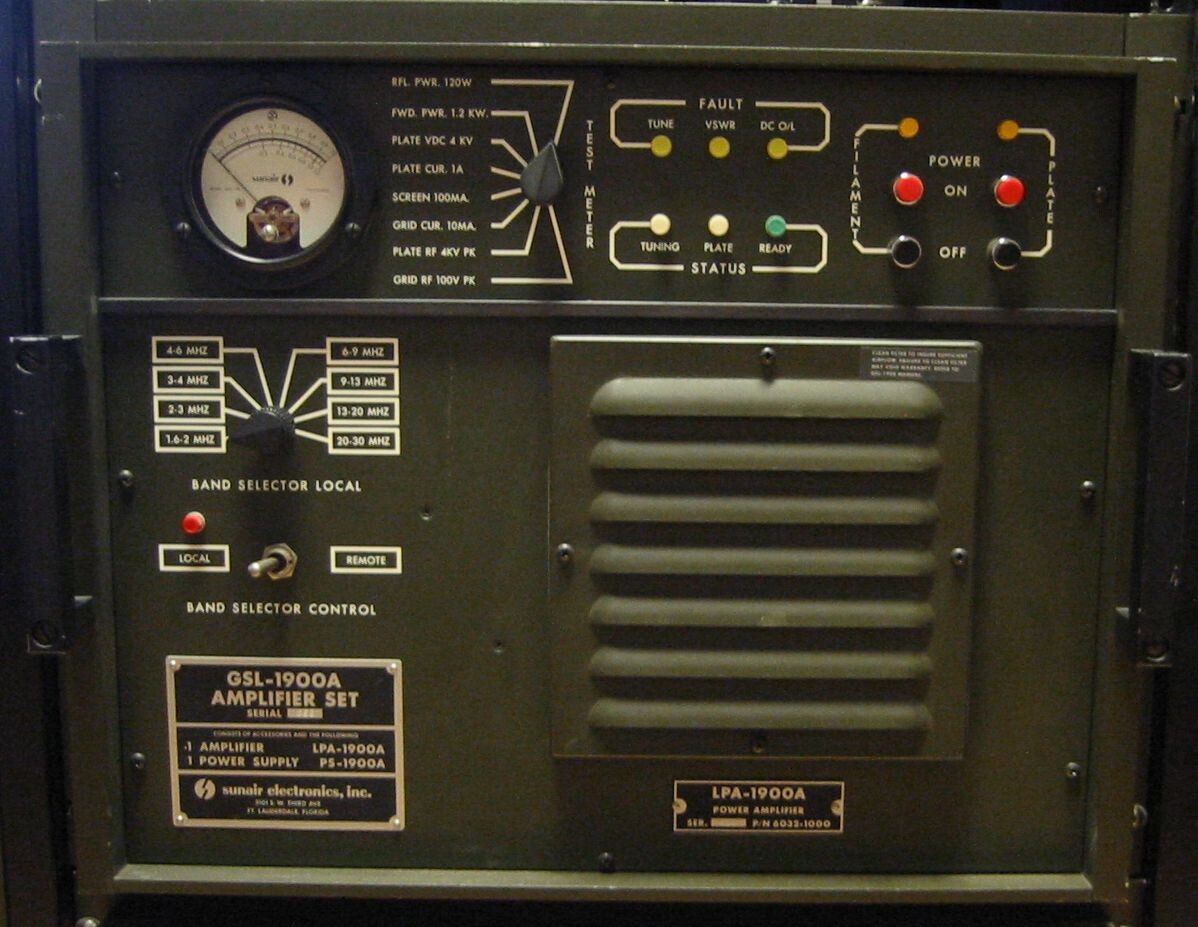

Kuva 4. Räkkiasenteisen LV 450 radioaseman 1 kW:n tehovahvistinyksikkö Sunair LPA-1900A.

Kuva 5. Räkkiasenteisen LV 450 radioaseman teholähdeyksikkö Sunair PS-1900A.

Varusteet

RADIOLAITE, SIIRRETTÄVÄ, HF \ LV 450 TÄYD. (5820-302-6013)
Radioaseman täydellinen varustus lisälaitteineen (sijoitettuna kahteen laatikkoon):

LAATIKKO I

Kuljetuslaatikko \ LV 450, 1 kpl (5820-420-0352)
Radiolaite, siirrettävä, HF \ LV 450 (GSB-900) lähetin-vastaanotin (radio), 1 kpl (5820-302-6014) tai
Radiolaite, siirrettävä, HF \ LV 450 (GSB-900 DX) lähetin-vastaanotin (radio), 1 kpl (5820-420-0292)
Käyttöohje \ LV 450 GSB-900, 1 kpl (5820-302-6031) tai
Käyttöohje \ LV 450 GSB-900 DX, 1 kpl (5820-420-0351)

LAATIKKO II

Kuljetuslaatikko \ LV 450, 1 kpl (5820-420-0353)
Viritin, antennin \ LV 450 GCU-93S, 1 kpl (5820-302-6027) tai
Viritin, antennin \ LV 450 GCU-910, 1 kpl (5820-302-6028)
Antenni, pitkälanka-, 45 m + kela, 1 kpl (5985-420-0293) tai
Antenni, pitkälanka-, 23 m + kela, 1 kpl (5985-302-6022)
Heittonaru, kela, 2 kpl (5985-422-7896)
Heittopaino, 300 g, 1 kpl (5985-422-6414)
Kuulokkeet \ LV 450, 1 kpl (5965-302-6016)
Mikrofoni, käsi- \ LV 450, 1 kpl (5965-302-6015)
Sähkötysavain \ PP-500, 1 kpl (5820-422-9280)
Verkkokaapeli \ LV 450, 1 kpl (5995-302-6024)
Akkukaapeli \ LV 450, 1 kpl (5995-302-6023)
Ohjauskaapeli \ LV 450, 1 kpl (5995-302-6020)
Syöttökaapeli \ LV 450, 1 kpl (5995-302-6021)
Maadoitussarja, RF, 1 kpl (5820-426-0139)
Sulake, putki- \ 6.3X32 T 15 A 32 V, 4 kpl (5920-422-7116)
Sulake, putki- \ 6.3X32 F 5 A 32 V, 2 kpl (5920-464-1670)
Sulake, putki- \ 6.3X32 T 3 A 32 V, 2 kpl (5920-423-1441)
Sulake, putki- \ 6.3X32 F 3 A 250 V, 10 kpl (5920-464-1669)
Liitäntäkaapeli \ LV 450 DA8520, 1 kpl (5995-401-4088)
Sovitin, sähkötysavaimen \ 6 mm/2×3 mm, 1 kpl (5820-423-1520)
