Perinneradiotapahtumien kalustoa
Britannian armeijan kenttäradio UK/PRC 320
Valmistaja: Plessey Company plc, Iso-Britannia
Tyyppimerkintä: UK/PRC 320
Rinnakkaisia malleja: UK/PRC-320L, UK/PRC-320/1, ajoneuvoversiot UK/PRC-320-100, UK/PRC-320/1-100W, UK/VRC 320/2, UK/VRC 320/2-100W sekä UK/VRC-321
Kaupallinen tuotenimi: HF SSB Radio Station UK/PRC 320
Valmistusvuosi: 1970 -luku
Mikä on perinneradio?
Käsite perinneradio syntyi 2000-luvun alussa radioamatöörien kiinnostuksesta kunnostaa ja työskennellä toisen maailmansodan aikaisella radiokalustolla. Kaluston rajallisen määrän vuoksi käsite laajennettiin koskemaan yli 40-vuotta vanhoja sotilasradioita. Nykyisin toiminta kattaa kaksi kertaa vuodessa järjestettävät valtakunnalliset tapahtumat, jossa radioamatööriasemat ottavat yhteyksiä toisiinsa sähkötyksellä (CW) tai puheella (AM/SSB). Tietoja menneistä ja tulevista tapahtumista saa perinneradiotapahtuman virallisilta sivuilta, joita ylläpitää Kouvolan Putkiradiomuseosäätiö. Lisäksi Kangasalan radiokerho, OH3ABN ylläpitämästä perinnepankista voi ladata perinneradioiden huolto- ja käyttöohjeita sekä huoltovarikko palvelee perinneradioiden kunnostajia. Perinneradiotapahtuman lyhyessä esittelyssä kuvataan tapahtuma-ajat ja työskentelyohjeet sekä esitellään Lylyn Viestivarikon radiokerhon tapahtumassa käyttämää jäsenten omaa tai lainaksi saatua radiokalustoa.
Radion esittely
UK/PRC 320 on Plesseyn kehittämä ja valmistama taktinen HF -alueen kenttäradio, jota Iso-Britannian armeija ja sen kadettijoukot käyttivät muun muassa Falklandin sekä Persianlahden sodissa. Radiosta yleisesti puhuttaessa voidaan käyttää myös ”kenttäradion” englannin kielistä termiä Combat-Net Radio (CNR), koska se oli tarkoitettu käytettäväksi ajoneuvoon asennettuna sekä kannettavana repussa tai kantolaitteessa. Tämä erikoisyksiköiden ja partioiden maailmanlaajuisesti käyttämä radio tarjosi yhteysmahdollisuuden maa-aaltona aina 30 kilometriin ja ilmakehän kautta heijastuneena noin 300 kilometriin asti. UK/PRC 320 kuului osaksi Clansman Manpack Radio System -tuoteperhettä, joka oli Iso-Britannian armeijan käytössä vuodesta 1976 alkaen aina vuoteen 2010 asti. Taulukon 1 mukaisesti tähän tuoteperheeseen kuului useita radioita ja niiden lisävarusteita tarjoten tarvittavat välineet esikuntien ja taistelujoukkojen väliseen yhteydenpitoon.
Taulukko 1. Clansman Manpack Radio System -tuoteperheen radioita HF -radiot Taktisen taajuusalueen radiot UHF -radiot ---------- ----------------------------- ----------- UK/PRC 316 UK/PRC 349 UK/PRC 344 UK/PRC 319 UK/PRC 350 UK/PRC 320 UK/PRC 351/352 UK/VRC 321 UK/VRC 353 UK/VRC 322
Kuvassa 1 esitettyä puhe- (SSB) ja sähkötysradioliikenteeseen (CW) soveltuvaa UK/PRC 320 radiota on valmistettu käyttötavan mukaisesti kolmena (3) eri versiona, jotka ovat PRC-320 (USB, AM, CW), PRC-320L (LSB, AM, CW) ja PRC-320/1 (LSB ja USB, AM, CW). Britannian armeijan siirtyessä 2000 -luvun alussa käyttämään nykyaikaisia digitaalisia hyppivätaajuisia radiojärjestelmiä, käytössä olleita ja varastoituja UK/PRC 320 radioita on päätynyt maailmalla siviilimarkkinoille ja siten myös radioamatöörien käyttöön. Sotilaiden puheradioliikenteessä käyttämästä USB -lähetelajista poiketen, radioamatöörit käyttävät edelleen oletuksena LSB -lähetettä alle 10 MHz taajuusalueilla puheella työskenneltäessä. Tämän vuoksi joitakin UK/PRC 320 radion vain SSB -lähetelajia tukevia malleja on muutettu radioamatöörien toimesta käyttämään LSB -lähetettä. Tämä radioon tehtävä muutostyö (USB > LSB) on kuitenkin vapaaehtoista, sillä alle 10 MHz puheyhteyksissä myös USB -lähetteen käyttö on sallittua – vaikkakin tavanomaisesta poikkeavaa.

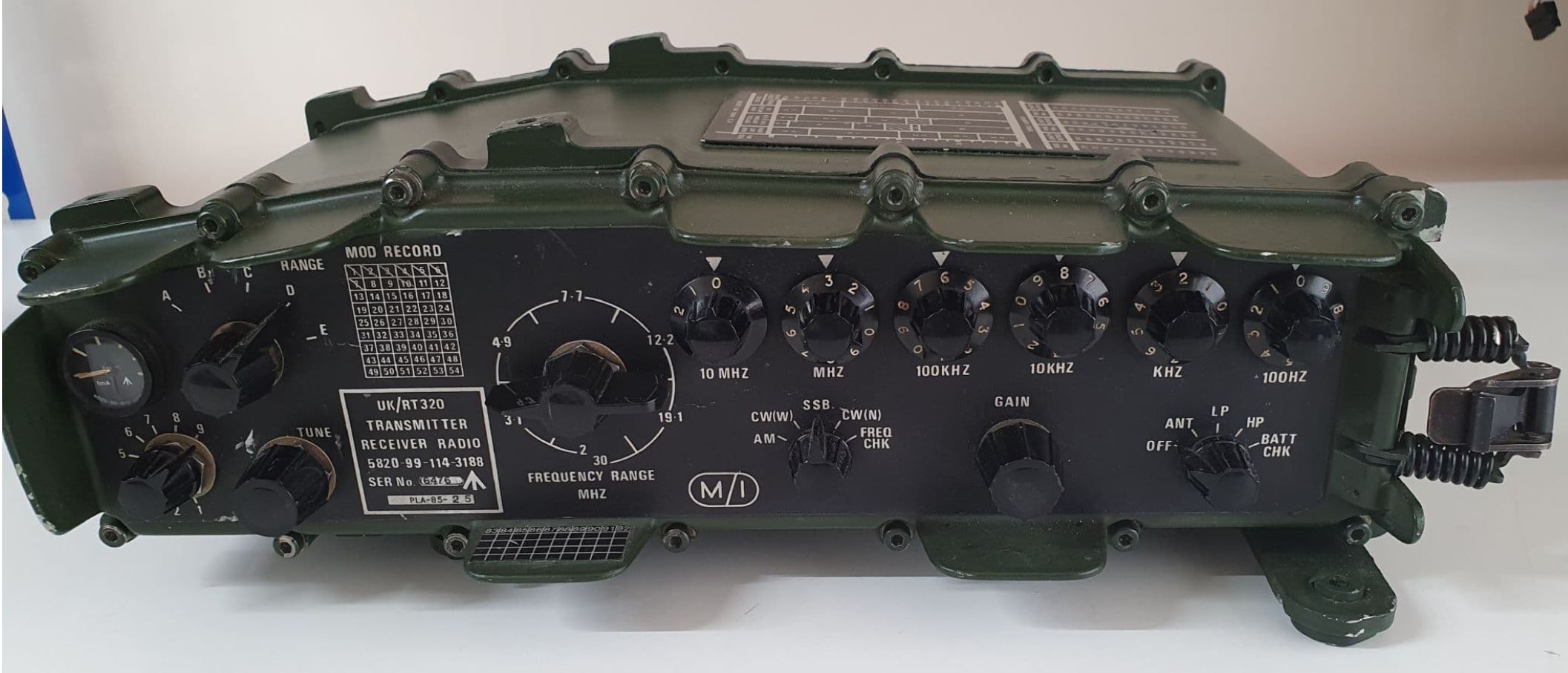

Kuva 1. Partioiden ja erikoisjoukkojen käyttämä kenttäradio UK/PRC 320.
Käytön kannalta UK/PRC 320 radion tärkeimmät teknilliset ominaisuudet ovat:
- Taajuusalue 2 – 29.999 MHz, jossa kanavaväli on 100 Hz ja mahdollistaen 280 000 valittavaa taajuutta
- Lähetys- ja vastaanotto voivat tapahtua vain samalla taajuudella (yhden taajuuden simplex -liikenne)
- Radiosta on olemassa käyttötavan osalta kolme (3) eri versiota, jotka ovat PRC-320L (LSB, AM, CW), PRC-320 (USB, AM, CW) ja PRC-320/1 (LSB ja USB, AM, CW) mahdollistaen puhe- ja sähkötysradioliikenteen
- Lähetysteho puheella (SSB) ja sähkötyksellä (CW) työskenneltäessä joko 5 W (pieni teho) tai 30 W (iso teho) sekä AM –lähetettä käytettäessä 7.5 W, saatavilla myös 100 W teholla SSB -lähetteellä toimivina ajoneuvoversioina
- Antennivaihtoehtoina 2.4 m piiska-antenni tai dipoliantenni
- Piiska-antennin automaattinen viritys radion sisäisellä virityslaitteella (ATU) ja ulkoista dipoliantennia käytettäessä taajuus viritetään antennin pituutta säätämällä
- Virrankulutus vastaanotolla 175 mA, pienellä lähetysteholla 1.2 A ja isolla teholla 2.5 A
- Käyttöjännitealue 20 – 32 VDC
- Virtalähdevaihtoehdot NiCD -akku (24 V 1 Ah tai 24 V 4 Ah) tai ulkoinen teholähde
- Paino 11 kg
Kannettavan radioaseman varustus
UK/PRC 320 radio voidaan kuljettaa suojattuna erityisessä repussa tai kantolaitteeseen asennettuna kuvan 2 mukaisesti. Kantolaitteessa aseman kokoonpanoon kuului joko (1) radio, käsikäyttöinen kampigeneraattori ja 24 V 1 Ah akku tai (2) radio vain 24 V 4 Ah akulla varustettuna. Lisäksi radioon kuului kuvien 3A .. 3C ja taulukon 2 mukaisesti monipuolinen perusvarustus.
Kuva 2: Käsikäyttöisellä kampigeneraattorilla varustettu UK/PRC 320 kenttäradio kantolaitteeseen asennettuna.
Taulukko 2. Kannettavan UK/PRC 320 kenttäradion täydelliset varusteet. - Radiolaite, kannettava, UK/PRC 320 - H-39 kuulopuhelin (handset) - Kuulokkeet (headset) ja niiden käyttöön tarvittava PTT -kytkinrasia (pressel switch box assembly) - Mikrofoni kaasumaskia varten (gas mask microphone) - Sähkötysavain (morse key) - 2.4 m pituinen piiska-antenni (whip antenna rod) ja sen käyttöön vaadittava vastapainolanka (counterpoise) - Piiska-antennin kiinnitykseen tarvittava jousikuormitteinen tyviosa (springly whip adapter) - Dipoliantenni varusteineen - Lisävarustelaukku (ancillaries bag) - Metallirakenteinen kantolaite (light weight metal back pack) - Kangaspäällysteinen selkäreppu (canvas back pack) - Clansman tuoteperheen 24 V ladattava akku (rechargeable battery)

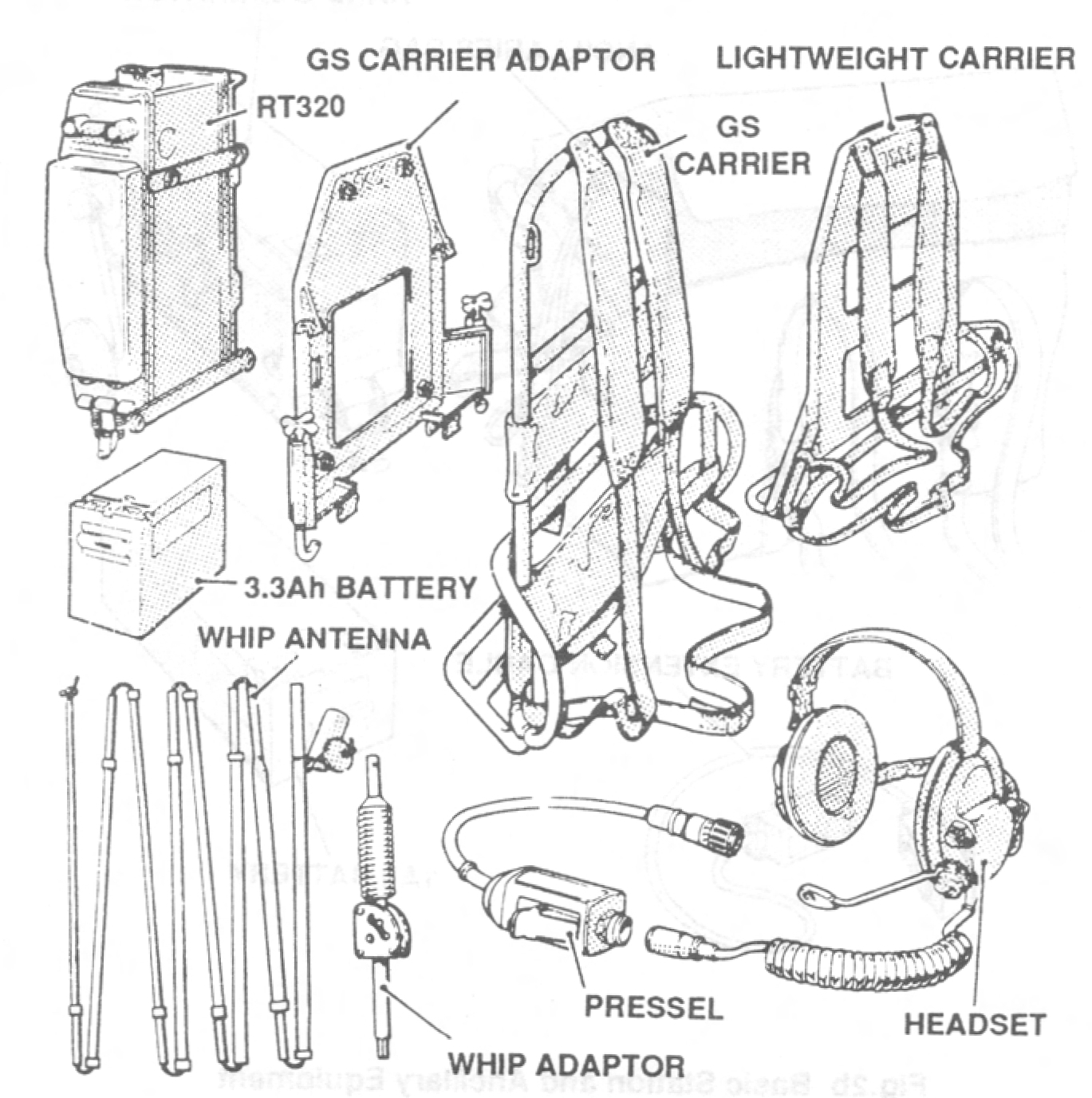

Kuva 3A. UK/PRC 320 kenttäradion perusvarustukseen kuuluvaa välineistöä.

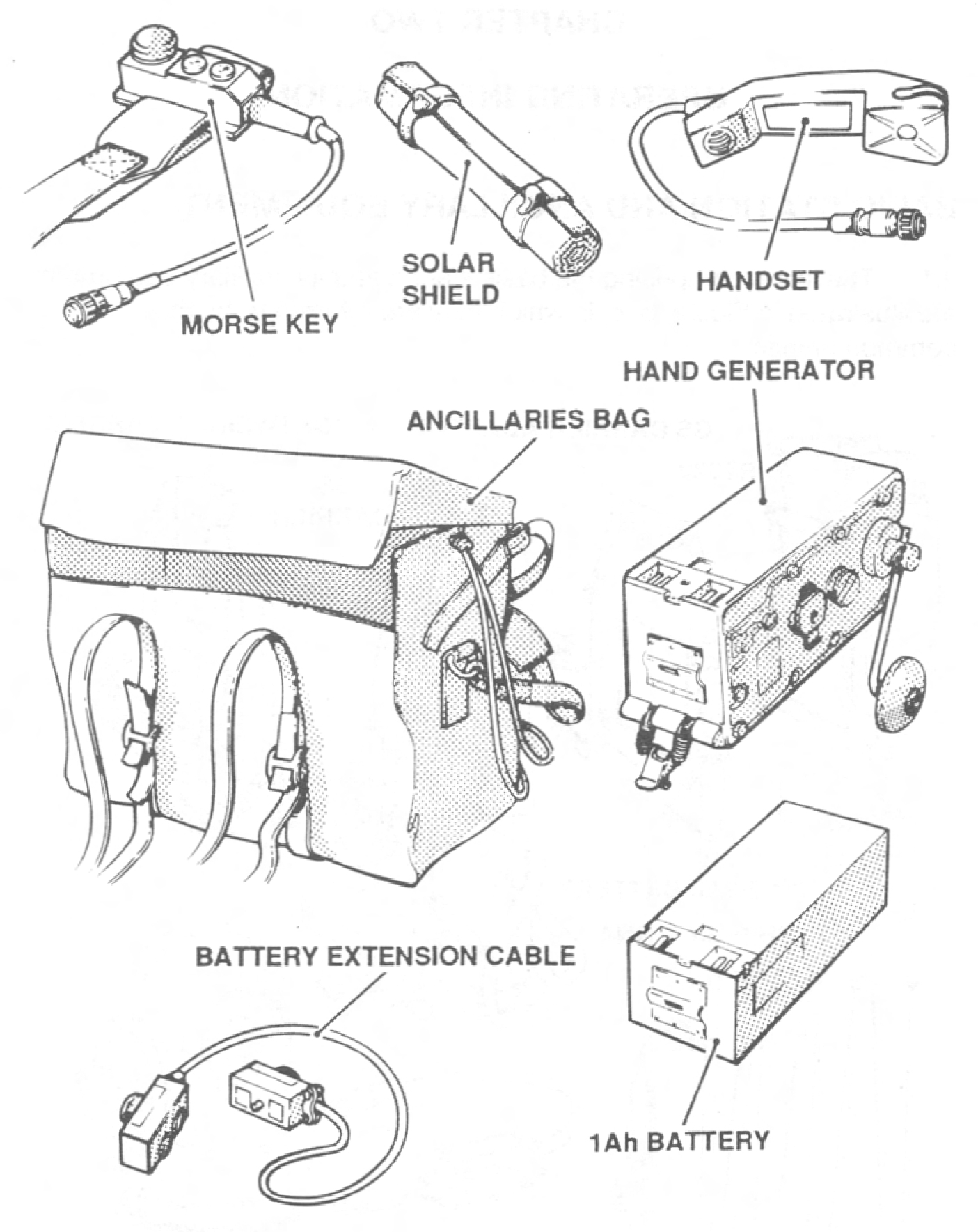

Kuva 3B. UK/PRC 320 kenttäradion perusvarustukseen kuuluvaa välineistöä.

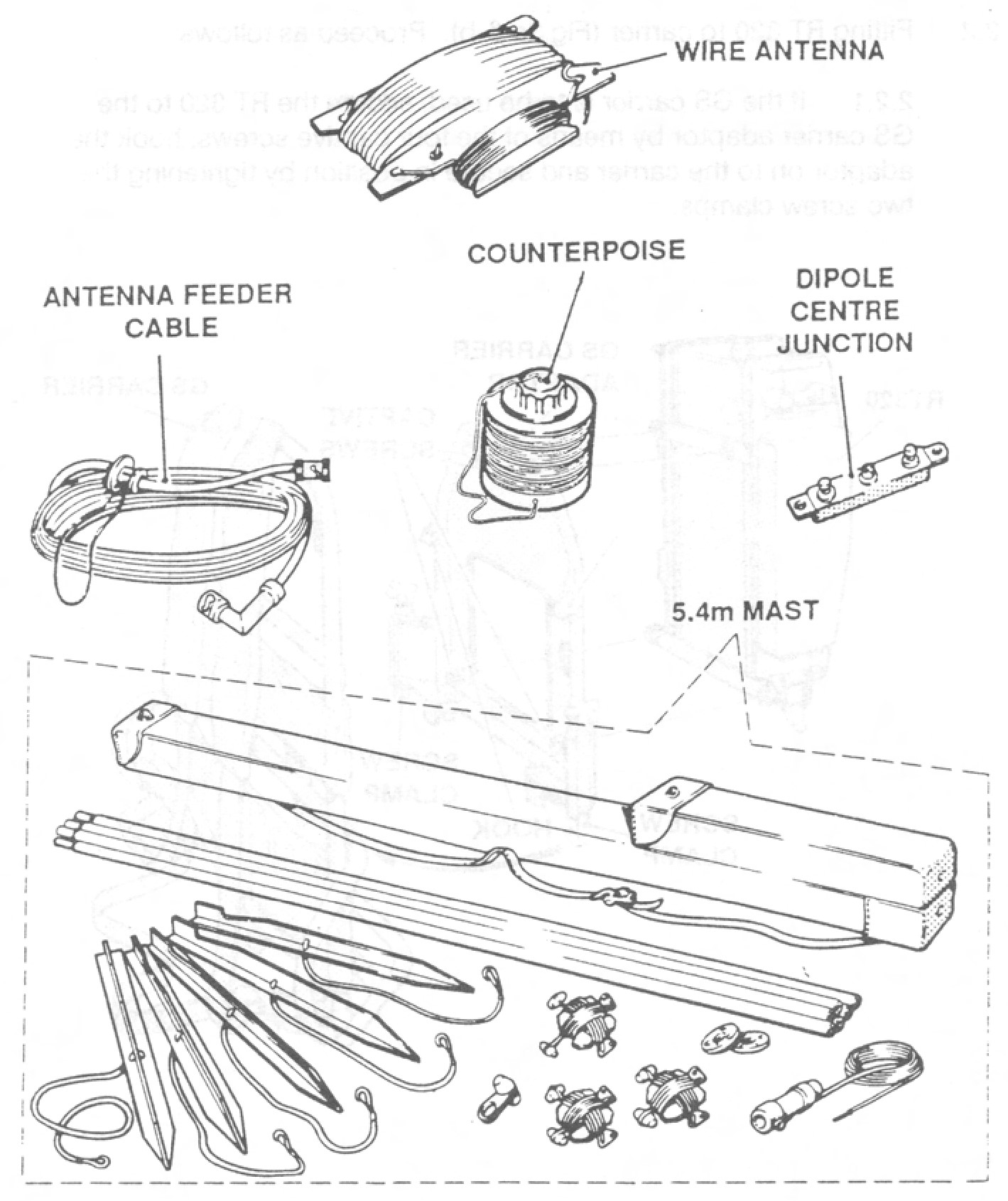

Kuva 3C. UK/PRC 320 kenttäradion perusvarustukseen kuuluvia antenni- ja mastovarusteita.
Radion käyttö kantolaitteeseen asennettuna
Kannettavana radiota käytettiin kahteen eri kantolaitteeseen asennettuna kuvien 3D ja 3E mukaisesti. Mukana tulleen käsikäyttöisen kampigeneraattorin avulla radiota voitiin käyttää kuvassa 4 esitetyllä tavalla metallirakenteiseen kantolaitteeseen asennettuna, jolloin asema voitiin laskea maahan viestityksen ja generaattorin käytön ajaksi. Radiota käytettiin myös kantolaitteen ollessa viestitystä hoitaneen operaattorin selkään nostettuna, jolloin generaattorin käyttö lankesi taistelijaparin vastuulle. Generaattorikäytön haittapuolena oli radion akkukapasiteetista tinkiminen, jolloin radion 4 Ah vakio-akku jouduttiin korvaamaan pienemmän 1 Ah varauskapasiteetin omaavalla akulla.

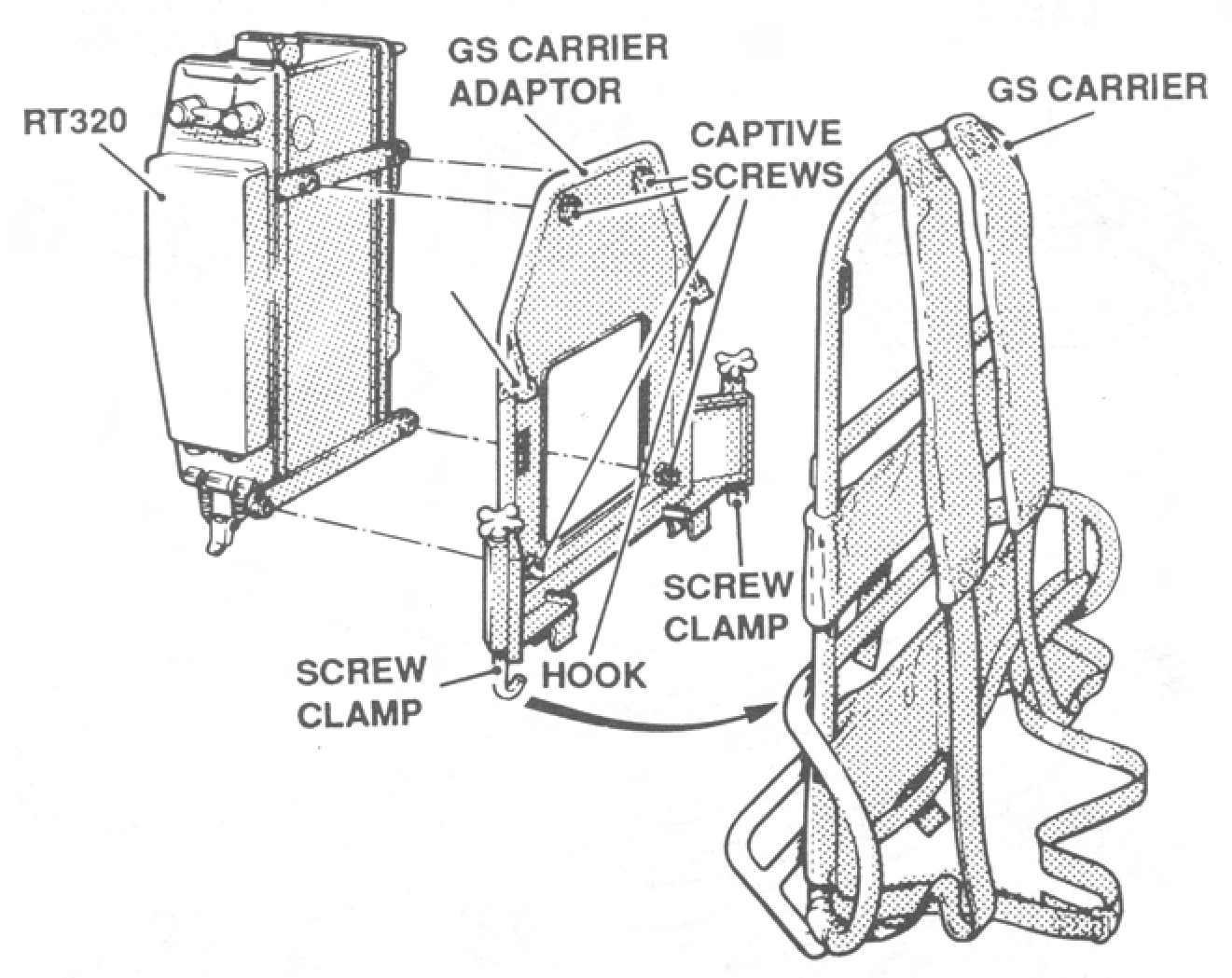

Kuva 3D. UK/PRC 320 kenttäradion asentaminen kantolaitteeseen.

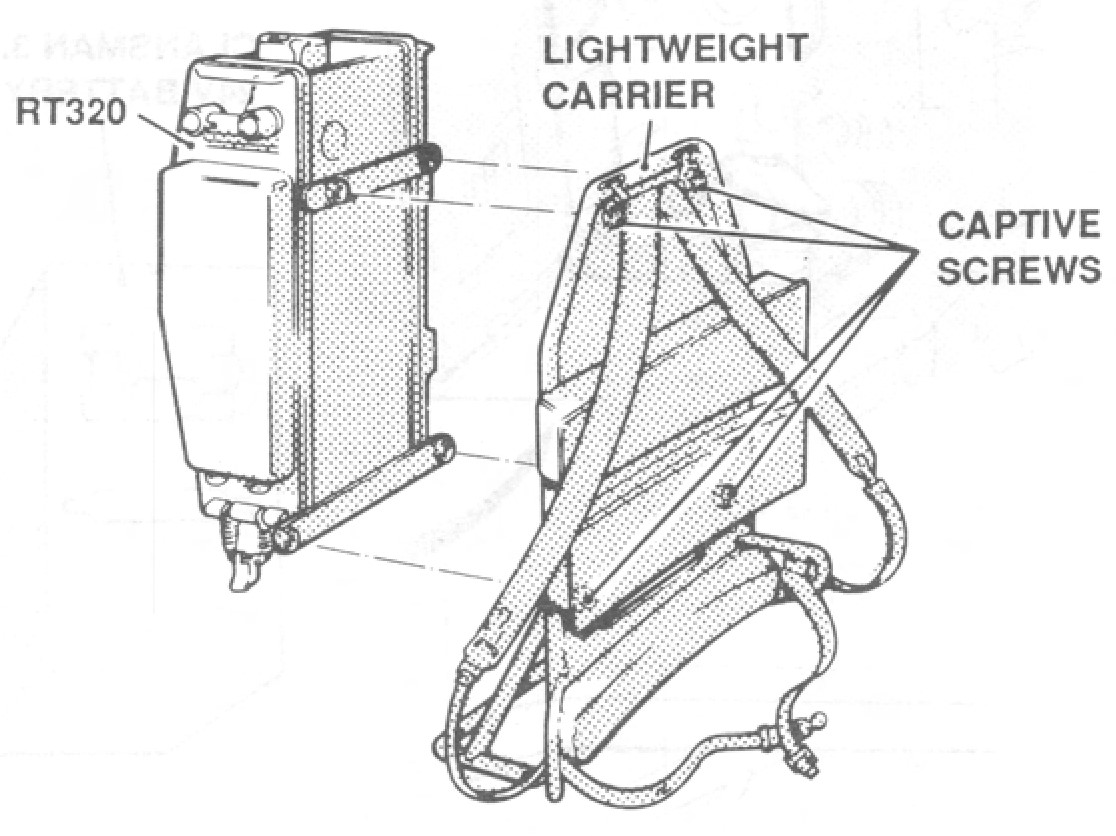

Kuva 3E. UK/PRC 320 kenttäradion asentaminen kevyeen kantolaitteeseen.

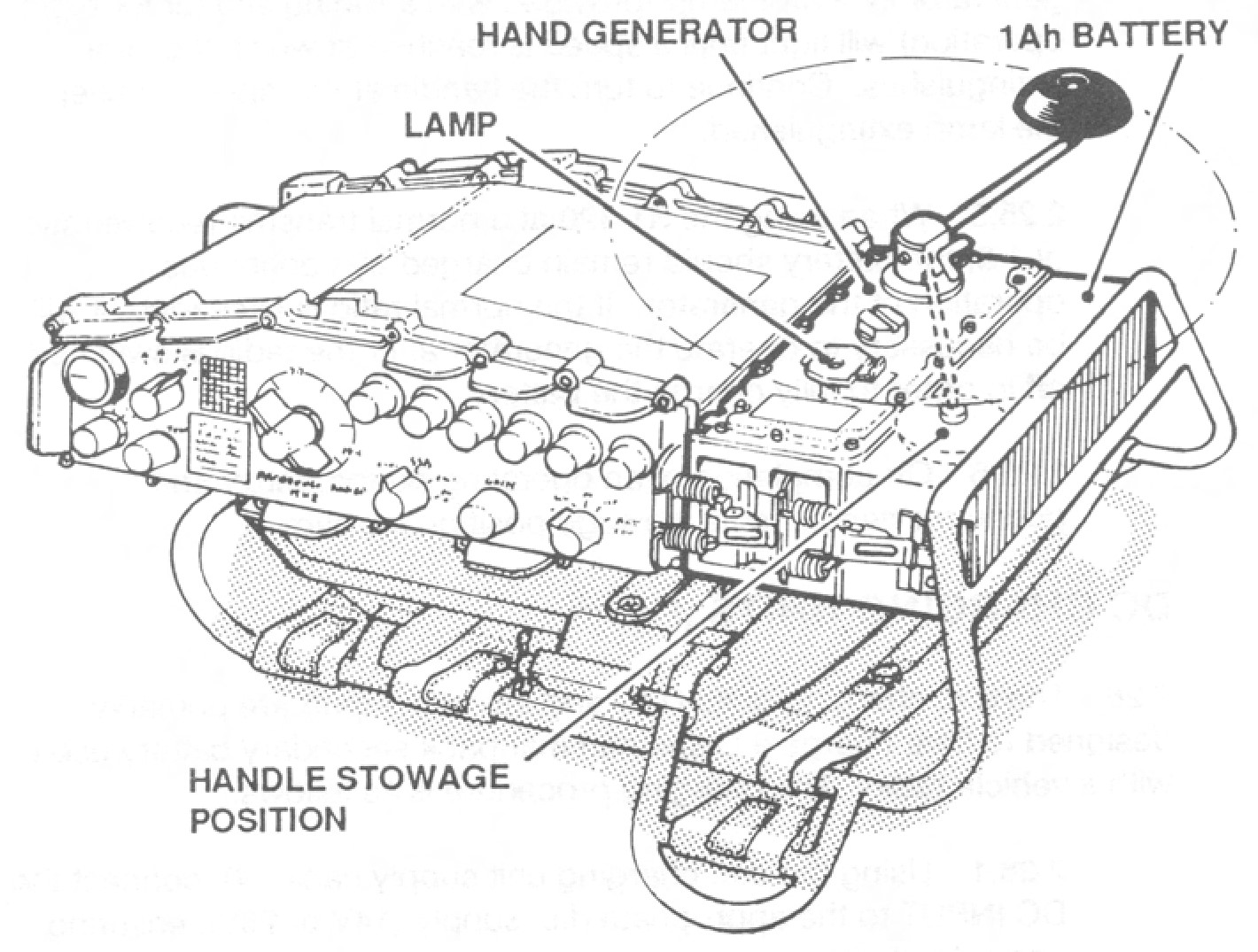

Kuva 4A. UK/PRC 320 kenttäradion akun ja käsikäyttöisen kampigeneraattorin asennus.
Radion peruskäytön oheislaitteet
Peruskäytössä kantolaitteeseen tai ajoneuvoon asennettuna UK/RT 320 radioon liitetään tarvittavat oheislaitteet kuvan 4B mukaisesti. Puhekäyttöä varten tarvitaan kuulokkeet (headset) ja siihen liitetty erillinen tangentilla eli PTT -kytkimellä varustettu ohjausrasia (pressel switch box) sekä kuulopuhelin (handset). Sähkötyskäyttöä varten radioon liitetään lisäksi joko perinteinen tai sissikäyttön tarkoitettu pienikokoinen sähkötysavain. Yleisesti UK/RT 320 radion oheislaitteina voitiin käyttää kuvan 5 mukaisesti edellä mainittuja Clansman -sarjan oheislaitteita.

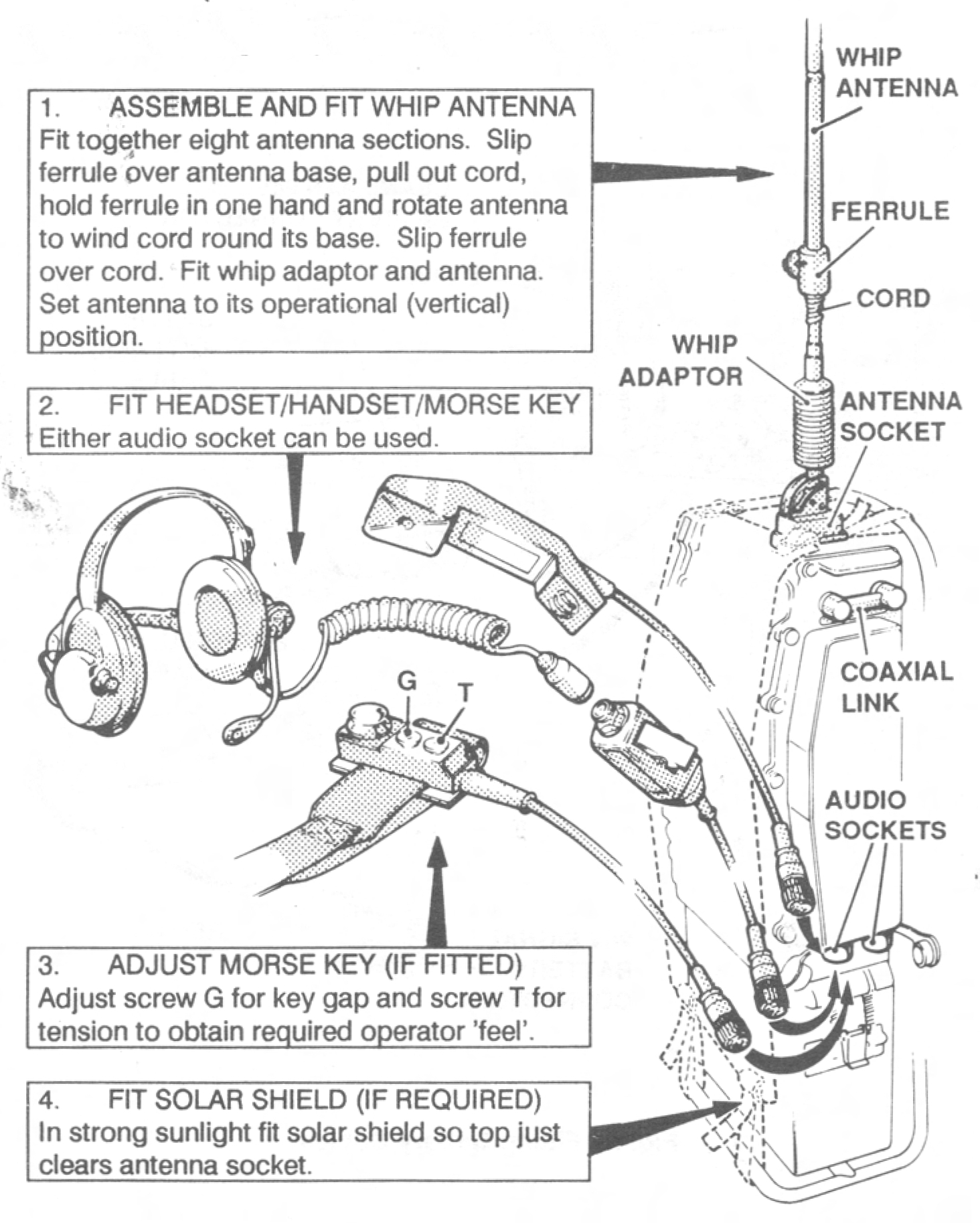

Kuva 4B. Kuulokkeiden ja PTT -ohjausrasian, kuulopuhelimen ja sähkötysavaimen asennus UK/PRC 320 kenttäradioon.

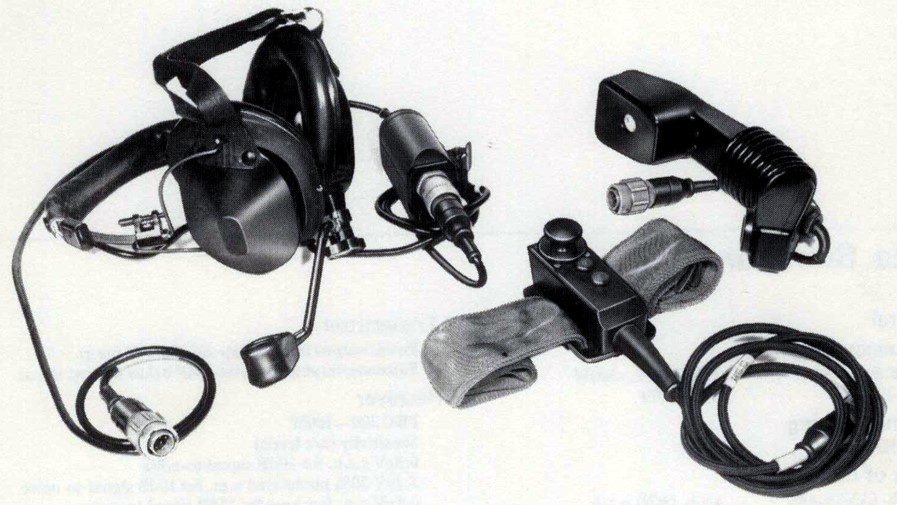

Kuva 5: Clansman -sarja radioihin sopivat kuulokkeet ja siihen liitetty PTT -ohjausrasia, sähkötysavain ja kuulopuhelin.
Radion käyttö ajoneuvoasenteisena
Ajoneuvokäyttössä UK/PRC 320 voitiin käyttää sellaisenaan telineeseen asennettuna, jolloin aseman maksimiteho puheella (SSB) oli 30 W. Lisäksi saatavilla oli kuvien 6 ja 7 mukaisesti myös 100 W lähtöteholla varustettuja ajoneuvoasemia.

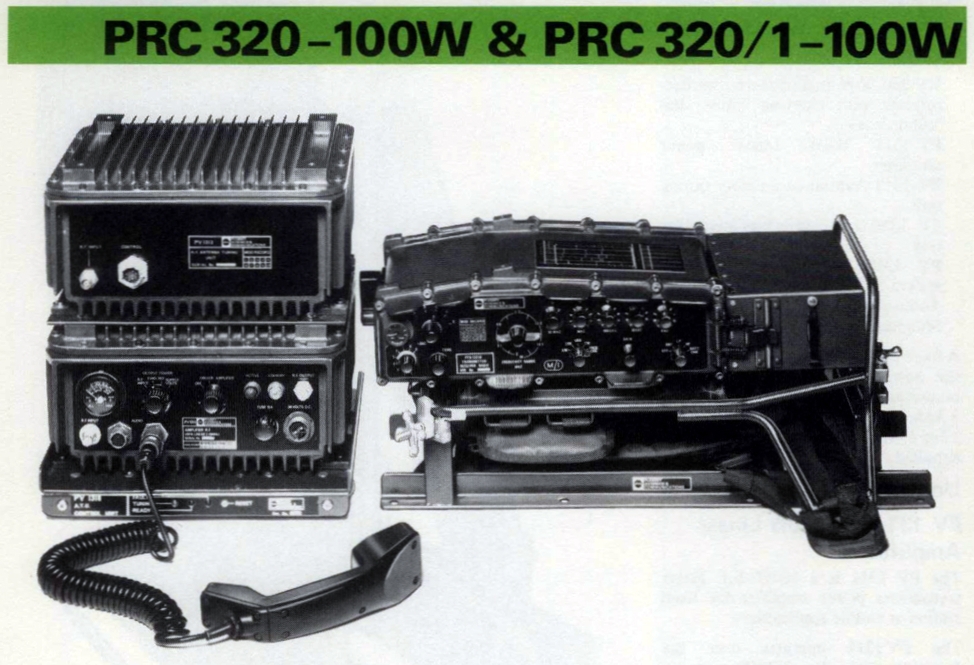

Kuva 6. 100 W mallit UK/PRC-320-100W ja UK/PRC-320/1-100W ajoneuvokäyttöön.

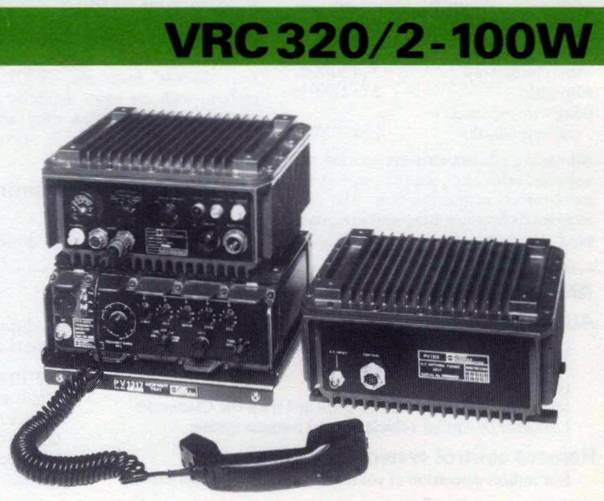

Kuva 7. 100 W tehoinen UK/VRC-320/2-100W ajoneuvoasema.
Radion antennivarustus
UK/RT 320 radion kannettavaan varustukseen kuului 2.4 metrin pituinen kokoon taitettava piiska-antenni. Suorituskyvyn parantamiseksi maan pinnalle asennettiin kuvan 8 mukaisesti vastapainolangat, joiden tehtävä oli parantaa piiska-antennin viritystä ja taivaalle säteilemää tehoa muuten antennin hyvin rajallisen suorituskyvyn parantamiseksi ja työskenneltäessä pitkien aallonpituuksien HF -alueilla. Radiossa voitiin käyttää myös tehokkaampaa, kuten V -kirjaimen muotoon kuvan 9 mukaisesti asennettua perinteistä dipoliantennia. Nopeaa toimintaa varten tai rajallisen asennustilan vuoksi radiossa voitiin käyttää myös kuvassa 10 esitettyä päästä syötettyä antennilankaa.

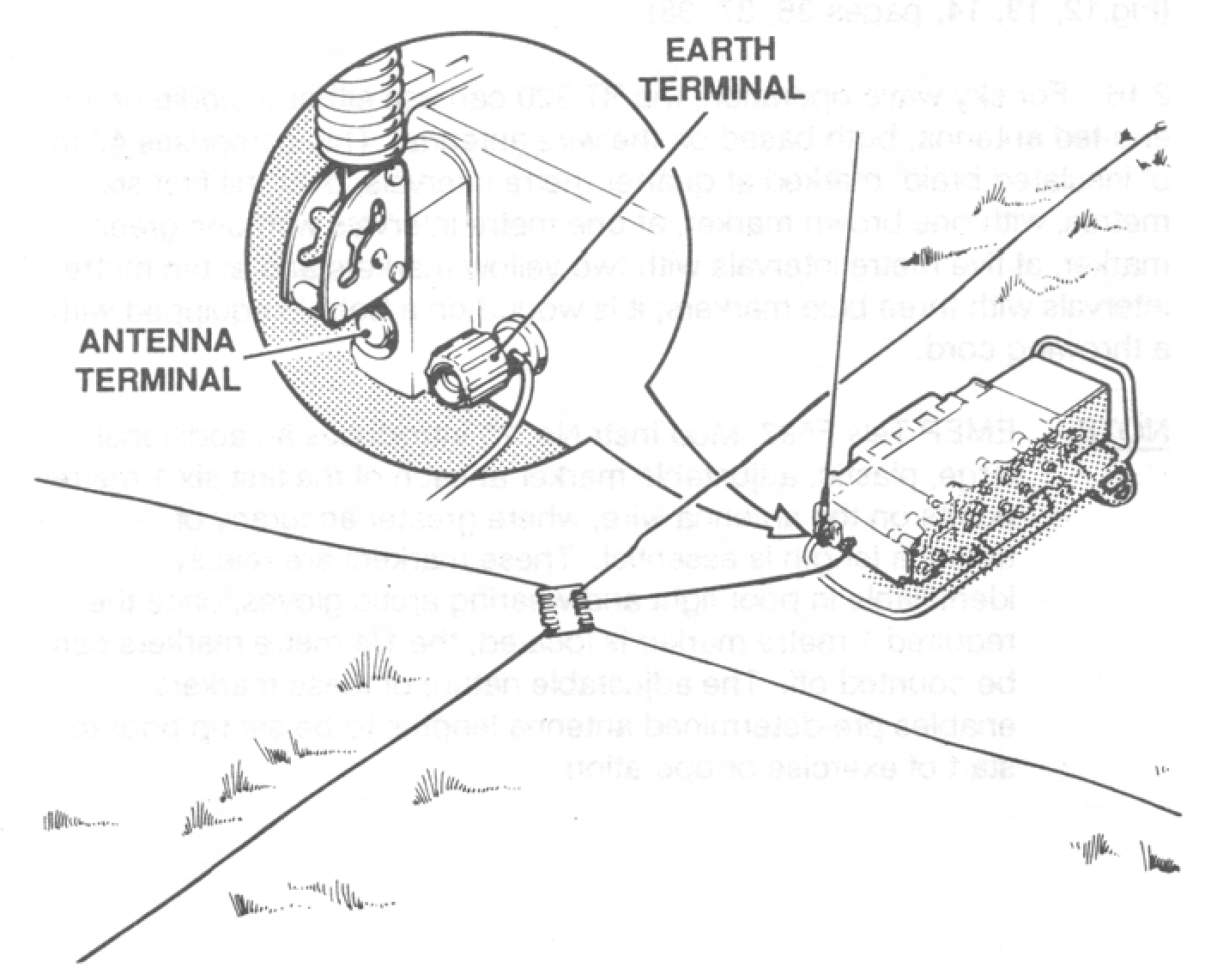

Kuva 8. UK/PRC 320 kenttäradion piiska-antennin kanssa käytettävien vastapainolankojen (counterpoise) asennus.

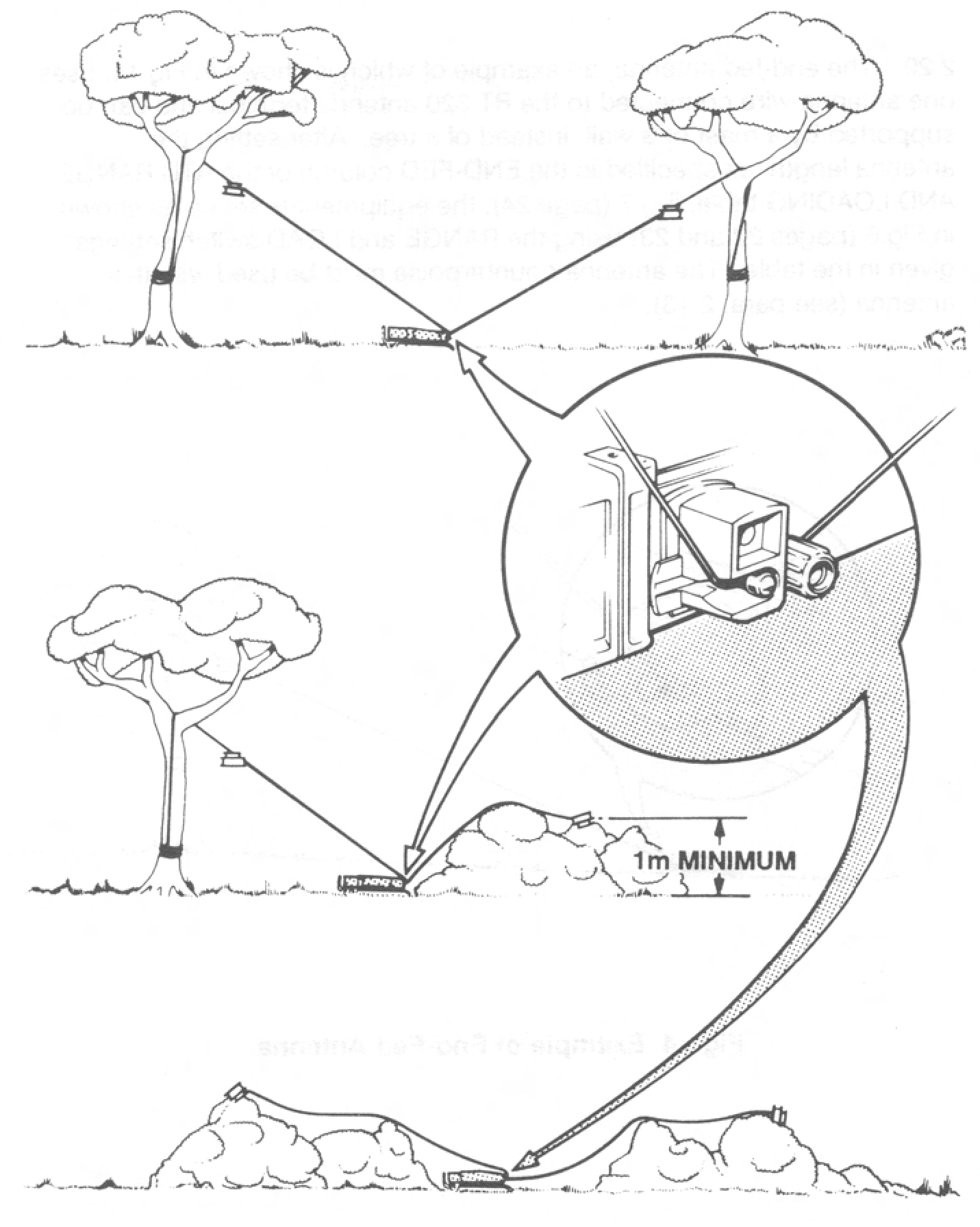

Kuva 9. UK/PRC 320 kenttäradion kanssa käytettävän dipoli-antennin erilaisia asennustapoja.

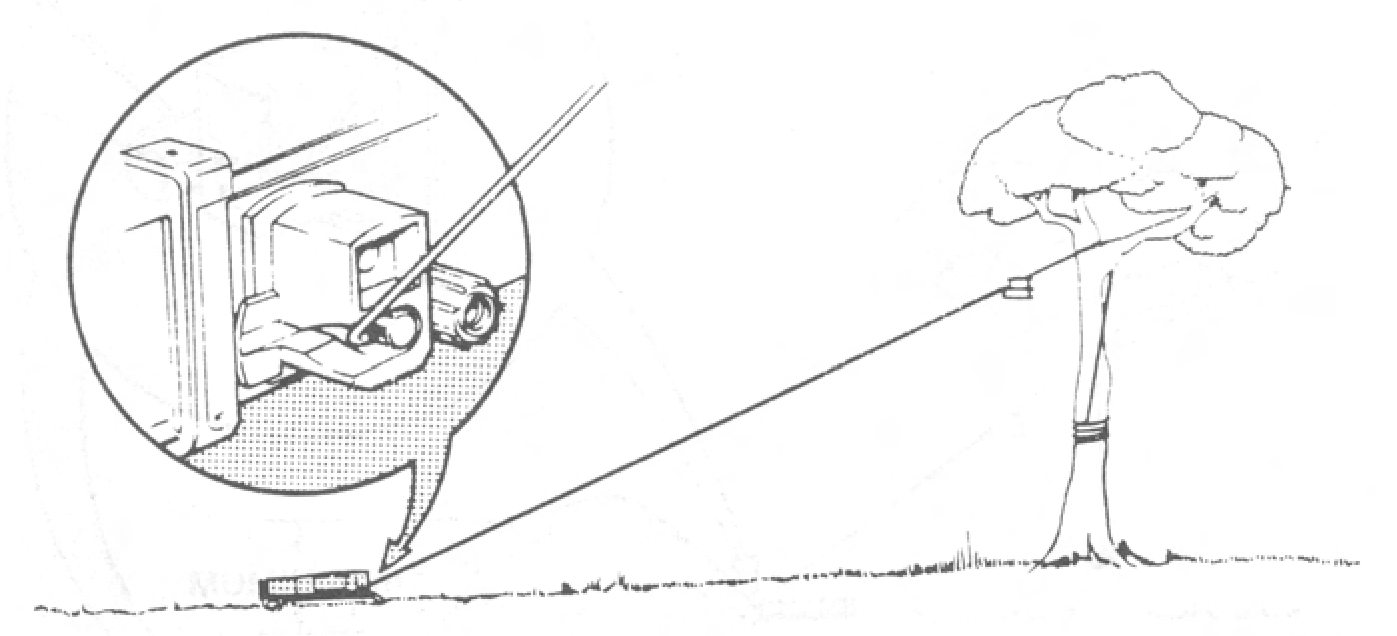

Kuva 10. UK/PRC 320 kenttäradion kanssa käytettävän päästä syötetyn antennilangan asennustapa.
