Partioradio LV 662 / VRHA, ”Siiri” (Kyynel)
Valmistaja: Puolustusvoimat, Päämajan radiopataljoonan varikkokomppania
Tyyppimerkintä: VRHA (V: viestiväline – R: radio – H: pienoisradioasemat – A: Puolustuslaitos)
Rinnakkaisia malleja: Kaksitoista kehitysversiota, joista kahdeksan viimeistä päätyi palveluskäyttöön
Valmistusvuosi: ensikokeilut 1930 -luvun puolivälissä, suunnittelu aloitettu 1939 ja viimeiset mallit valmistettu Tukholmassa vuonna 1945, varastoituna käyttökunnossa 1980 -luvun alkuun asti ja poistettu vuosikymmenen lopulla
Kuvat: Kouvolan Sotilasradiomuseo / Kari Syrjänen OH5YW
Mikä on perinneradio?
Käsite perinneradio syntyi 2000-luvun alussa radioamatöörien kiinnostuksesta kunnostaa ja työskennellä toisen maailmansodan aikaisella radiokalustolla. Kaluston rajallisen määrän vuoksi käsite laajennettiin koskemaan yli 40-vuotta vanhoja sotilasradioita. Nykyisin toiminta kattaa kaksi kertaa vuodessa järjestettävät valtakunnalliset tapahtumat, jossa radioamatööriasemat ottavat yhteyksiä toisiinsa sähkötyksellä (CW) tai puheella (AM/SSB). Tietoja menneistä ja tulevista tapahtumista saa perinneradiotapahtuman virallisilta sivuilta, joita ylläpitää Kouvolan Putkiradiomuseosäätiö. Lisäksi Kangasalan radiokerho, OH3ABN ylläpitämästä perinnepankista voi ladata perinneradioiden huolto- ja käyttöohjeita sekä huoltovarikko palvelee perinneradioiden kunnostajia. Perinneradiotapahtuman lyhyessä esittelyssä kuvataan tapahtuma-ajat ja työskentelyohjeet sekä esitellään Lylyn Viestivarikon radiokerhon tapahtumassa käyttämää jäsenten omaa tai lainaksi saatua radiokalustoa.
Radion esittely
SIIRI (VRHA, P-12-24) oli Suomessa kaukopartiotoiminnan ja -miesten käyttöön kehitetty kevyt yksikanavainen HF -alueen sähkötyspartioradio, josta toisen maailmansodan aikana ja jälkeen ehdittiin kehittämään käyttöön useita eri versioita. Puolustusvoimien käyttämien virallisten nimikkeiden lisäksi radio sai puhekielessä klassikoksi muodostuneen kutsumanimen ”KYYNEL”. Eri tarinoiden mukaan kutsumanimellä olisi viitattu KYYNEL -radiolle ominaiseen uikuttavaan sähkötysääneen, mutta nimi on saanut todellisuudessa alkunsa suomalaisten vuosikymmenten ajan metsän piilossa salaa itse valmistamasta alkoholista eli ”korpikuusen kyyneleistä”, sillä tuohon aikaan radiotoiminta oli yhtä salaista kuin pontikan keitto. KYYNEL -radiota käyttivät aluksi jatkosodan aikana kaukopartiomiehet yhteydenottoihin Päämajaan. Myöhemmässä vaiheessa jatkosotaa radioita käyttivät myös divisioonatason esikunnat viestien välitykseen. Toisen maailmansodan aikaan ja sotien alkuvuosina tämä suomalaisten kehittämä viestiväline oli kenties yksi maailman parhaimpia partioradioita.
Kuva 1. Lähetin mallia M 4 on KYYNEL -radioiden ensimmäinen tuotantomalli.
Radion ensimmäinen malli M 4 kuvassa 1 ja siitä kehitetty kuvan 4 malli M 5 sisälsivät pelkän lähettimen ilman vastaanottomahdollisuutta, jonka vuoksi partio pystyi alkuvaiheessa lähettämään tietonsa ”sokkona”, mutta ei voinut varmistua niiden perille menosta. Tämän vuoksi sanoma lähetettiin kaksi kertaa peräkkäin ja toistettiin seuraavan sanoman alussa. Menetelmä oli hidas ja toistaminen heikensi salaamisvarmuutta. Puutteen korjaamiseksi radiovarustusta täydennettiin seuraavaksi kuvan 2 kiinteästi Lahden pitkäaaltoaseman 166 kHz taajuudelle viritetyllä TÖPÖ -vastaanottimella. Kaukopartiomiehet kuuntelivat Lahden lähetyksiä määrättyinä aikoina ja saivat yleisradio-ohjelman lomassa lähetettyjen tiedotusten avulla selville sanomansa perillemenon sekä koodattuja peitekielisiä toimintaohjeita.
Kuva 2. KYYNEL -radioiden ensimmäisen tuotantomallin, lähettimen M 4, varustukseen lisättiin myöhemmin TÖPÖ -vastaanotin.
Vuoden 1941 syksyllä käyttöön saatiin kuvassa 3 esitetty ensimmäinen KYYNEL -radion erillinen säädettävä vastaanotin M 7, jolloin TÖPÖ -radiot jäivät vararadioiksi. Vuosien 1941 ja 1942 aikana lähetin ja vastaanotin saatiin asennettua yhteiseen alumiinikoteloon. Jatkosodan aikana radion uudemmat versiot jaettiin päämajan kaukopartioille ja vanhempia siirrettiin divisioonien kaukopartioille ja desantintorjuntaosastoille. Alkuaan suunnittelun pohjana on ollut saksalainen 15 kilon painoinen sähkötysradio saatiin syksyyn 1941 mennessä KYYNEL -radion kehityksen myötä jalostettua vain 5 kilon painoiseksi. KYYNEL -radioista vuosien aikana kehitetyt muut versiot ovat listattuna taulukossa 1 ja esiteltyinä kuvissa 4 – 11. Laitteiden tarkempi historia, tekninen toteutus ja käyttö esitellään kattavammin Kouvolan Sotilasradiomuseon ja hollantilaisen Crypto Museumin suomalaisia sotilasradioita käsittelevillä KYYNEL -sivuilla sekä tämän esittelyn loppuun linkitetyillä Youtube -videoilla.
Kuva 3. Ensimmäisen KYYNEL -radion vastaanottimesta mallia VRHA/3 M 7 on olemassa kolme eri versiota.
Taulukko 1. KYYNEL -radion (VRHA, P-12-24) kehitysversiot. Malli Vuosi Selite ----------------------- ------ ---------------------------------------------------------------- ... 1940 Ensimmäiset KYYNEL -radion prototyypit testattavaksi VRHA M 4 1940 Lähetin M 4, taajuusalue 3500-6000 kHz, teho 0.5-1.5 W *) VRHA M 5 1941 Lähetin M 5, taajuusalue 3500-6000 kHz, teho 0.5-1.5 W VRHA/3 M 7 1941 Vastaanotin M 7, taajuusalue 3500-6000 kHz, kolme alavarsiota VRHA M 8 ? Vastaanotin, lähettimen M 4 vastaanottimen prototyyppi VRHAB M 4/7 1941 Lähetin M 4 ja vastaanotin M 7 samassa kotelossa/laukussa VRHAC M 5/7 1941 Lähetin M 5 ja vastaanotin M 7 samassa kotelossa/laukussa VRHA M 9 ? Lähetin-vastaanottimen prototyyppi VRHAD M 10 (perusmalli) 1942 Lähetin 3800-4800 kHz, vastaanotin 3600-4800 kHz, teho 0.5-1 W VRHAF M 10 X 1943 Lähetin 3800-4800 kHz, vastaanotin 3600-4800 kHz, teho 0.5-1 W VRHAFB M 10 XB 1943 Lähetin 3800-4800 kHz, vastaanotin 3600-4800 kHz, teho 0.5-1 W VRHAG M 11 ja M 11 X 1943 Lähetin 3800-4800 kHz, vastaanotin 3600-4800 kHz, teho 0.5-1 W VRHA M 12 ? Lähetin M 12 VRHAH M 12/7 1943 Lähetin M 12 ja vastaanotin M 7 VRHAI, "SIIRI", LV 662 ? Lähetin-vastaanotin M 10 tai M 11 metallilaukussa ----------------------- ------ ---------------------------------------------------------------- "TÖPÖ" 1941 TÖPÖ -vastaanotin (täydentävä, ei ole virallinen KYYNEL -radio) ----------------------- ------ ---------------------------------------------------------------- *) Ensimmäinen varsinainen tuotantomalli, jonka varustukseen lisättiin myöhemmin TÖPÖ -vastaanotin
Kuva 4. KYYNEL -radio jalostui kehityksen myötä yhä pienikokoisemmaksi.
Muita käyttöön päätyneitä KYYNEL -radioita
Muita taulukossa 1 listattuja KYYNEL -partioradion malleja on esitelty kuvissa 5 – 11.
Kuva 5. KYYNEL -radion lähetin mallia VRHA M 5.
Kuva 6. Ensimmäisen KYYNEL -radion lähetin-vastaanotin VRHAB M 4/7 koteloon asennettuna.
Kuva 7. KYYNEL -radion lähetin-vastaanotin VRHAC M 5/7 koteloon asennettuna.

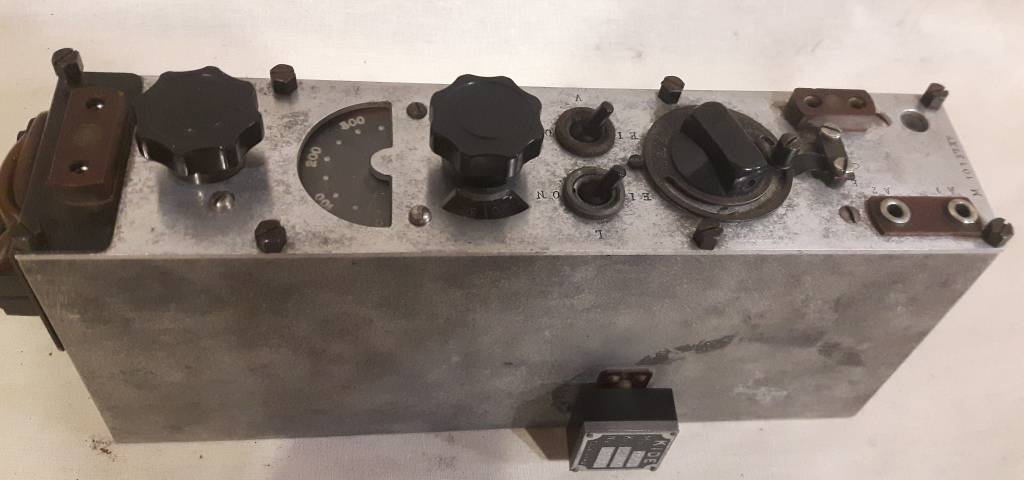

Kuva 8. KYYNEL -radion lähetin-vastaanottimen perusmalli VRHAD M 10 ja siitä johdetut versiot VRHAF M 10 X ja VRHAFB M 10 XB.
Kuva 9. KYYNEL -radion lähetin-vastaanotin mallia VRHAG M 11 (X).
Kuva 10. KYYNEL -radion lähetin-vastaanotin VRHAH M 12/7 sisälsi lähettimen M 12 ja vastaanottimen M 7 samassa kotelossa.
Kuva 11. KYYNEL -radio VRHAI (LV 662) sisälsi joko M 10 tai M 11 lähetin-vastaanottimen metallisalkkuun asennettuna.
Lähteet
Crypto Museum – Alankomaissa eli Hollannissa toimiva historiallisten salauskoneiden, vakoiluradioiden, sieppausvastaanottimien ja muun vakoiluun liittyvään esineistön säilyttämiseen keskittynyt virtuaalinen museo, jossa voi vierailla vain Internetissä 24 tuntia vuorokaudessa, https://www.cryptomuseum.com.
Crypto Museum: Spy radio – Kyynel – Finnish (Swedish) spy radio sets, https://www.cryptomuseum.com/spy/kyynel/index.htm.
Harola, Jussi: Yhteys! Tiedonanto- ja viestivälineitä Suomen Puolustusvoimissa. Koala-kustannus. s. xxx. ISBN: 9789522291462.
Kangasalan radiokerho, OH3ABN: Siiri (VRHA, ”Kyynel”) -radion dokumentaatiosivut, https://oh3abn.net/sivut/kyynel.
Kouvolan Sotilasradiomuseo: Kyynelradio -kirja (2024), 2. uudistettu painos, koostanut Kari Syrjänen OH5YW, https://putkiradiomuseo.fi/kirjoja/KYYNELKIRJA2024.pdf.
Youtube: Kaukopartioradio Kyynel – 1. Johdanto esitelmään, Matti Wihurin 1980 -luvulla kasetille taltioidun ”Kyynel” -esitelmän 1. osa, Juhani Lehtosaari OH2MD, https://www.youtube.com/watch?v=UKqI5NsmJI0.
Youtube: Kaukopartioradio Kyynel – 2. Eri kyynel versiot, Matti Wihurin 1980 -luvulla kasetille taltioidun ”Kyynel” -esitelmän 2. osa, Juhani Lehtosaari OH2MD, https://www.youtube.com/watch?v=zELyc3uGHAw.
Youtube: Kaukopartioradio Kyynel – 3. Partioiden kokoaminen, Matti Wihurin 1980 -luvulla kasetille taltioidun ”Kyynel” -esitelmän 3. osa, Juhani Lehtosaari OH2MD, https://www.youtube.com/watch?v=diCZL8soPs8.
Youtube: Kaukopartioradio Kyynel – 4. Radiotiedustelun osuus, Matti Wihurin 1980 -luvulla kasetille taltioidun ”Kyynel” -esitelmän 4. osa, Juhani Lehtosaari OH2MD, https://www.youtube.com/watch?v=1i0zZOz23K8.
Youtube: Kaukopartioradio Kyynel – 5. Yleisön kysymyksiä, Matti Wihurin 1980 -luvulla kasetille taltioidun ”Kyynel” -esitelmän 5. osa, Juhani Lehtosaari OH2MD, https://www.youtube.com/watch?v=KQo33Da1Q7w.
Youtube: Kyynel -radio – Radioamatööri Eero Kylliäisen, OH4SG, kertoo kaukopartiomiesten Kyynel-radiosta, https://www.youtube.com/watch?v=fRChggXByfw.
Youtube: Kyynel -radion rakenne ja varusteet, Kari Nuolinko, https://www.youtube.com/watch?v=idkKJvjfK4Y.
Youtube: Yhteyskokeilu Kyynel-radiolla 18.8.2023, Kari Nuolinko, https://www.youtube.com/watch?v=i4ninGa-zgA.
